Il tuo scaricatore di sovratensione non funziona a causa dell'umidità interna o dell'inquinamento superficiale?

Un aumento graduale della corrente di dispersione non sempre significa ascaricatore di sovratensioneha raggiunto la fine della sua vita utile. In molti casi, la stessa lettura anomala può derivare da due cause completamente diverse: ingresso di umidità interna o contaminazione della superficie. Sebbene entrambe le condizioni influenzino le prestazioni elettriche, richiedono strategie di manutenzione diverse. L'errata identificazione della causa principale può portare a sostituzioni non necessarie dell'apparecchiatura o, peggio ancora, a lasciare in servizio uno scaricatore deteriorato.

Durante le ispezioni sul campo, vedo spesso che i team di manutenzione si affidano a una singola misurazione della corrente di dispersione per giudicare le condizioni dello scaricatore. Questo approccio raramente racconta l’intera storia. Le condizioni ambientali, l'inquinamento, l'umidità e anche la pulizia dell'alloggiamento dello scaricatore possono influenzare la misurazione. Senza ulteriori test è difficile determinare se il problema è localizzato all'interno dello scaricatore o solo sulla sua superficie.

Questa guida spiega come distinguere tra umidità interna e inquinamento superficiale, quali metodi diagnostici forniscono i risultati più affidabili e perché una procedura di test sistematica è essenziale per una manutenzione accurata degli scaricatori di sovratensione.

Comprendere le due modalità di guasto più comuni

Ingresso di umidità interna

L'umidità interna è una delle modalità di guasto più gravi che colpiscono gli scaricatori di sovratensione ZnO. L'umidità solitamente penetra attraverso guarnizioni danneggiate, alloggiamenti incrinati, guarnizioni invecchiate o difetti di fabbricazione che nel tempo consentono al vapore acqueo di penetrare nello scaricatore.

Una volta che l'umidità raggiunge i blocchi del varistore di ossido di metallo (MOV), le caratteristiche elettriche iniziano a cambiare. La corrente di dispersione aumenta gradualmente, la resistenza di isolamento diminuisce e la stabilità termica si deteriora. Se il problema persiste senza controllo, lo scaricatore potrebbe eventualmente subire un'instabilità termica o un guasto catastrofico durante un fulmine o una sovratensione di commutazione.

A differenza della contaminazione superficiale, l’umidità interna non può essere rimossa mediante la pulizia ordinaria. Il deterioramento avviene all'interno dell'alloggiamento sigillato e generalmente richiede la riparazione o la sostituzione dello scaricatore.

Le cause tipiche includono:

· Anelli di tenuta danneggiati

· Scarsa tenuta durante la produzione

· Impatto meccanico durante il trasporto

· Guarnizioni polimeriche invecchiate

· Esposizione a lungo termine ad ambienti umidi

· Ingresso d'acqua dopo un danno all'abitazione

Poiché questi difetti si sviluppano internamente, spesso rimangono invisibili durante le ispezioni visive di routine.

Contaminazione superficiale

La contaminazione superficiale influisce sullo scaricatore in modo completamente diverso.

Invece di modificare il sistema di isolamento interno, la contaminazione crea uno strato conduttivo sulla superficie esterna dell'alloggiamento. Polvere, inquinamento industriale, depositi di sale, particelle di cemento e residui chimici assorbono l'umidità dall'aria e aumentano la conduttività superficiale.

Quando l'umidità aumenta, la corrente di dispersione inizia a fluire attraverso l'alloggiamento contaminato anziché attraverso l'isolamento interno.

Nei casi più gravi, questa condizione può portare a:

· Deriva della corrente di dispersione superficiale

· Arco a banda secca

· Tracciamento della superficie

· Flashover di inquinamento

· Surriscaldamento temporaneo

Fortunatamente, questo tipo di problema è spesso reversibile. Una pulizia adeguata solitamente ripristina il livello normale della corrente di dispersione.

Per i servizi pubblici che operano nelle regioni costiere, negli impianti minerari, nei cementifici e nelle industrie chimiche, la contaminazione superficiale è spesso un problema di manutenzione ordinaria piuttosto che un segno di guasto dello scaricatore.

Perché entrambi i difetti sembrano simili

Uno dei motivi per cui queste due modalità di guasto vengono spesso confuse è che producono sintomi elettrici simili durante i test di routine.

Entrambe le condizioni possono causare:

· Aumento della corrente di dispersione totale

· Corrente resistiva più elevata

· Temperatura operativa anomala

· Prestazioni di isolamento ridotte

Se mi baso solo su una singola misurazione della corrente di dispersione, non posso determinare con sicurezza quale guasto sia presente.

La differenza diventa più chiara solo dopo aver combinato diverse tecniche diagnostiche, tra cui l'ispezione visiva, la pulizia, la termografia a infrarossi e l'analisi delle tendenze storiche.

Come differenziare l'umidità interna dall'inquinamento superficiale

Una diagnosi accurata richiede molto più che la semplice raccolta di dati elettrici. Seguo una sequenza di test strutturata che elimina gradualmente le possibili cause finché il problema alla radice non diventa chiaro.

Passaggio 1: eseguire un'ispezione visiva approfondita

Ogni diagnosi inizia con un attento esame visivo.

Ispeziono lo scaricatore per:

· Alloggiamento in polimero rotto

· Porcellana rotta

· Raccordi terminali danneggiati

· Deterioramento della guarnizione

· Perdite di olio o acqua

· Forte accumulo di polvere

· Contaminazione del sale

· Escrementi di uccelli

· Inquinamento industriale

Danni visibili alla guarnizione aumentano immediatamente il mio sospetto di umidità interna, mentre una forte contaminazione esterna di solito indica che le perdite superficiali potrebbero essere responsabili di misurazioni anomale.

Le fotografie scattate durante l'ispezione forniscono inoltre una preziosa documentazione per futuri confronti di manutenzione.

Passaggio 2: confrontare la corrente di dispersione con i registri storici

I dati storici spesso forniscono informazioni più utili di un singolo risultato del test.

Ogniscaricatore di sovratensionesviluppa la propria "impronta digitale" elettrica durante i test in fabbrica. Le misurazioni della manutenzione ordinaria possono quindi essere confrontate con questa linea di base per identificare cambiamenti graduali delle prestazioni.

Per esempio:

· Una corrente di dispersione stabile per diversi anni indica solitamente un isolamento interno sano.

· Un aumento lento ma continuo può suggerire l'ingresso di umidità o l'invecchiamento.

· Un aumento improvviso durante i periodi di forte inquinamento spesso indica una contaminazione superficiale.

L’analisi delle tendenze aiuta a distinguere gli effetti ambientali temporanei dal deterioramento interno permanente.

Passaggio 3: pulire lo scaricatore prima di ripetere il test

Questa è una delle tecniche diagnostiche più semplici ma allo stesso tempo più efficaci.

Dopo aver registrato la corrente di dispersione iniziale, pulisco accuratamente l'alloggiamento dello scaricatore utilizzando procedure di manutenzione approvate. Una volta che la superficie è asciutta, ripeto la misurazione in condizioni ambientali simili.

Il confronto tra le due misurazioni fornisce spesso l'indicazione più chiara della localizzazione del guasto.

Se la corrente di dispersione diminuisce in modo significativo dopo la pulizia, è probabile che la causa sia la contaminazione della superficie.

Se le letture rimangono quasi invariate, inizio a indagare sull'umidità interna o sul deterioramento dell'isolamento.

Questo confronto prima e dopo costituisce una delle prove più importanti nella diagnostica pratica degli scaricatori.

Passaggio 4: utilizzare la termografia a infrarossi

La termografia a infrarossi fornisce un altro prezioso strumento diagnostico.

Man mano che si sviluppa il deterioramento interno, i blocchi MOV danneggiati spesso generano un riscaldamento localizzato perché la corrente di dispersione aumenta all'interno dello scaricatore.

Utilizzando una termocamera, confronto la distribuzione della temperatura con gli scaricatori vicini che operano in condizioni simili.

I punti caldi localizzati possono indicare:

· Umidità interna

· Blocchi MOV invecchiati

· Corrente resistiva eccessiva

· Difetti interni

Al contrario, la contaminazione superficiale di solito produce modelli di temperatura più uniformi a meno che non si sia già sviluppato un grave arco a banda secca.

L'ispezione termica offre inoltre il vantaggio di rilevare condizioni operative anomale senza disconnettere lo scaricatore dal servizio.

Passaggio 5: applicare test diagnostici elettrici avanzati

Quando l'ispezione di routine non fornisce una risposta definitiva, passo a metodi diagnostici più avanzati.

Le tecniche comuni includono:

· Test di scarica parziale (PD) per rilevare difetti di isolamento all'interno dello scaricatore.

· Misurazione della tensione di riferimento U1mA per valutare le caratteristiche elettriche dei blocchi MOV.

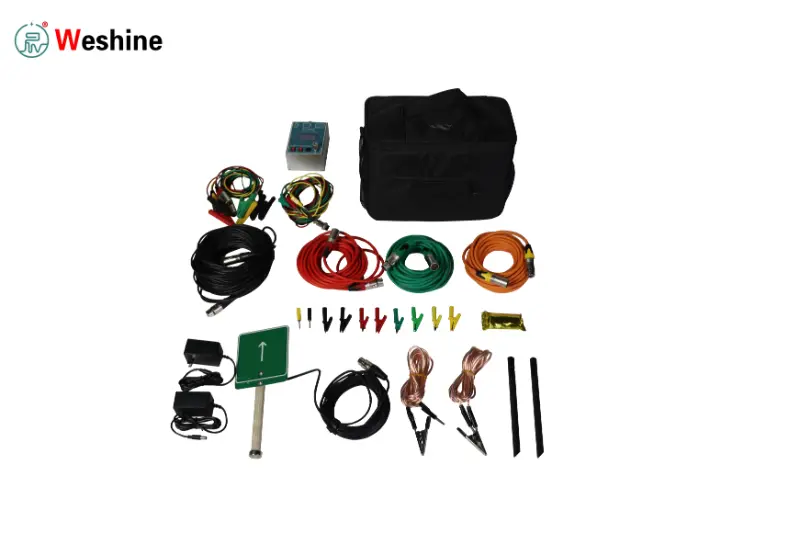

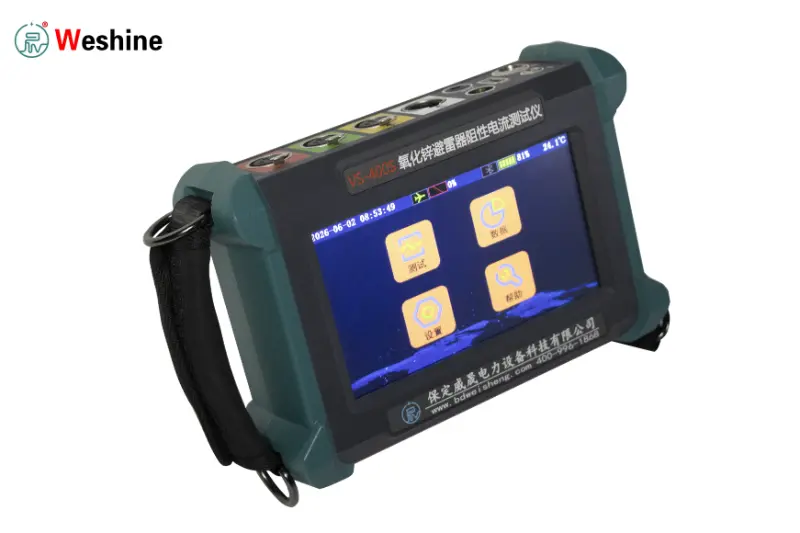

· Analisi armonica della corrente di dispersione per separare i componenti capacitivi e resistivi in ​​modo più accurato.

· Test della resistenza di isolamento, ove applicabile, a supporto della diagnosi complessiva.

Ciascun metodo fornisce informazioni aggiuntive sulle condizioni interne dello scaricatore, consentendo agli ingegneri della manutenzione di distinguere tra effetti ambientali temporanei e degrado permanente dell'isolamento con maggiore sicurezza.

Come i produttori riducono i guasti dovuti a umidità e inquinamento

La progettazione moderna dei limitatori di sovratensione ha fatto notevoli progressi negli ultimi due decenni. I produttori ora si concentrano sulla prevenzione dei guasti prima che le apparecchiature lascino la fabbrica anziché fare affidamento esclusivamente sulla manutenzione sul campo.

Sistemi di tenuta migliorati

Il sistema di tenuta è la prima barriera contro l'ingresso di umidità.

Uno scaricatore ben progettato utilizza anelli di tenuta di alta qualità, raccordi metallici resistenti alla corrosione e processi di assemblaggio attentamente controllati per impedire l'ingresso di vapore acqueo nell'alloggiamento. Anche un piccolo difetto attorno a un raccordo terminale può consentire all'umidità di penetrare lentamente per diversi anni.

Per le applicazioni nelle regioni tropicali o costiere, consiglio di selezionare scaricatori appositamente progettati per ambienti ad elevata umidità invece di fare affidamento su prodotti standard.

Custodia in polimero siliconico e porcellana

Il materiale dell'alloggiamento ha una grande influenza sulle prestazioni a lungo termine in ambienti inquinati.

Gli alloggiamenti in polimero siliconico sono diventati la scelta preferita per molti servizi di pubblica utilità perché offrono:

· Eccellenti prestazioni idrofobiche

· Riduzione dei requisiti di manutenzione

· Migliore resistenza alla contaminazione

· Peso ridotto

· Resistenza agli urti migliorata

La superficie idrofobica fa sì che l'acqua formi goccioline invece di creare una pellicola conduttiva continua, contribuendo a ridurre la corrente di dispersione superficiale durante la pioggia o la nebbia.

Gli alloggiamenti in porcellana rimangono comuni in alcune installazioni grazie alla loro resistenza meccanica e alla lunga durata di servizio. Tuttavia, generalmente richiedono una pulizia più frequente in ambienti fortemente inquinati o costieri perché i contaminanti aderiscono più facilmente alla superficie.

La scelta migliore dipende dalle condizioni ambientali, dalla strategia di manutenzione e dai requisiti del progetto.

Ottimizzazione della distanza di dispersione

La distanza superficiale è un altro importante fattore di progettazione.

L'aumento della distanza lungo la superficie dell'alloggiamento rende più difficile lo sviluppo di corrente di dispersione in condizioni contaminate.

I produttori spesso forniscono distanze superficiali diverse per:

· Inquinamento luminoso

· Inquinamento medio

· Forte inquinamento industriale

· Ambienti costieri

· Regioni desertiche

La scelta di uno scaricatore con una distanza superficiale adeguata riduce significativamente il rischio di scariche di inquinamento durante il funzionamento a lungo termine.

Test di qualificazione ambientale

Prima di entrare nella produzione commerciale, gli scaricatori di sovratensione di alta qualità vengono sottoposti a test di qualificazione ambientale che simulano anni di servizio in condizioni operative difficili.

Queste valutazioni possono includere:

· Ciclo dell'umidità

· Test in nebbia salina

· Invecchiamento UV

· Cicli della temperatura

· Test di penetrazione dell'acqua

· Vibrazioni meccaniche

· Verifica della stabilità termica

Questi test aiutano a verificare che il sistema di tenuta e i materiali dell'alloggiamento mantengano prestazioni affidabili per tutta la vita utile prevista del prodotto.

Ispezione sul campo e manutenzione preventiva

Anche lo scaricatore di sovratensione meglio progettato richiede un'ispezione di routine.

Un programma di manutenzione preventiva è molto più efficace che aspettare che si verifichi un guasto.

Stabilire una routine di ispezione standard

Durante ogni visita di manutenzione, seguo una sequenza di ispezione coerente:

1. Verifica l'identificazione dell'attrezzatura.

2. Esegui un'ispezione visiva completa.

3. Registra la temperatura e l'umidità ambientale.

4. Ispezionare l'alloggiamento per eventuali contaminazioni.

5. Misurare la corrente di dispersione.

6. Pulisci l'alloggiamento, se necessario.

7. Ripeti la misurazione elettrica.

8. Confronta i risultati con i registri delle ispezioni precedenti.

L'utilizzo ogni volta della stessa procedura migliora la coerenza delle misurazioni e semplifica l'analisi delle tendenze a lungo termine.

Adattare la manutenzione alle condizioni locali

Le condizioni ambientali dovrebbero determinare la frequenza dell'ispezione.

Per esempio:

· Le sottostazioni costiere potrebbero richiedere la pulizia più volte all'anno a causa dei depositi di sale.

· Gli impianti industriali spesso sono soggetti a forti contaminazioni da polvere o sostanze chimiche.

· Le regioni tropicali umide richiedono maggiore attenzione alle condizioni di tenuta e all'ingresso di umidità.

· Le installazioni nel deserto accumulano sabbia fine che può aumentare la conduttività superficiale se combinata con l'umidità.

Invece di seguire un intervallo di manutenzione fisso, consiglio di adattare i programmi di ispezione in base alle condizioni ambientali locali e ai dati storici sulle prestazioni.

Conservare i registri completi della manutenzione

Buoni registri di manutenzione sono preziosi tanto quanto misurazioni accurate.

Ogni ispezione dovrebbe documentare:

· Data dell'ispezione

· Condizioni meteorologiche

· Temperatura ambiente

· Umidità relativa

· Corrente dispersa

· Pulizia eseguita

· Risultati delle immagini termiche

· Osservazioni visive

· Azioni correttive

I registri storici rendono molto più semplice identificare il deterioramento graduale e supportare le discussioni sulla garanzia in caso di guasto.

Errori diagnostici comuni

Molte decisioni errate in materia di manutenzione derivano da una diagnosi incompleta piuttosto che da apparecchiature di prova difettose.

Alcuni degli errori più comuni includono:

A giudicare dalla lettura della corrente di dispersione singola

La corrente di dispersione cambia in base all'umidità, alla contaminazione e alle condizioni operative.

Una singola misurazione raramente fornisce prove sufficienti per confermare il deterioramento interno

Saltare la pulizia prima del test

La pulizia è uno degli strumenti diagnostici più semplici disponibili.

Senza confrontare le misurazioni prima e dopo la pulizia, è difficile determinare se la corrente anomala abbia origine all'interno dello scaricatore o solo sulla sua superficie

Dipende solo dall'ispezione visiva

Uno scaricatore può apparire del tutto normale mentre all'interno dell'alloggiamento si sviluppano gravi danni dovuti all'umidità.

Le misurazioni elettriche dovrebbero sempre accompagnare le ispezioni visive.

Ignorare le tendenze storiche

L’analisi delle tendenze spesso rivela problemi che le misurazioni individuali non possono rilevare.

Un lento aumento della corrente di dispersione nel corso di diversi anni fornisce solitamente una prova di deterioramento più forte di una lettura isolata.

Scegliere lo scaricatore giusto per ambienti difficili

La scelta dell'attrezzatura gioca un ruolo importante nell'affidabilità a lungo termine.

Per installazioni esposte a grave inquinamento, elevata umidità o condizioni costiere, consiglio di valutare più delle specifiche elettriche di base.

Considerazioni importanti includono:

· Materiale dell'alloggiamento

· Distanza di dispersione

· Tecnologia di tenuta

· Classe di inquinamento

· Test di qualificazione ambientale

· Controllo di qualità del produttore

· Disponibilità di supporto tecnico

I produttori che offrono progetti personalizzati per condizioni ambientali specifiche spesso offrono prestazioni migliori a lungo termine rispetto ai prodotti standard utilizzati al di fuori dell'applicazione prevista.

Inoltre, la stretta collaborazione tra produttori, appaltatori EPC, servizi pubblici e team di manutenzione crea feedback preziosi che migliorano la progettazione futura dei prodotti.

Domande frequenti

1. Come posso distinguere rapidamente l'umidità interna dalla contaminazione superficiale?

Il metodo più pratico consiste nel confrontare la corrente di dispersione prima e dopo la pulizia dello scaricatore.

Se la corrente diminuisce significativamente dopo la pulizia, la causa probabile è la contaminazione della superficie. Se il cambiamento è minimo o nullo, si consigliano ulteriori indagini per verificare l'umidità interna.

2. Con quale frequenza è necessario pulire gli scaricatori di sovratensione?

Non esiste un intervallo di manutenzione universale.

La frequenza della pulizia dipende dalle condizioni ambientali, dal livello di inquinamento, dall'umidità e dalle pratiche di manutenzione locali. Le località costiere e industriali generalmente richiedono ispezioni più frequenti rispetto agli ambienti interni puliti.

3. L'ispezione visiva è sufficiente da sola?

NO.

L'ispezione visiva può identificare crepe, contaminazione e danni meccanici evidenti, ma non è in grado di rilevare molti problemi di isolamento interno.

I test elettrici rimangono essenziali per una valutazione affidabile delle condizioni.

4. Quale materiale per l'alloggiamento funziona meglio in ambienti inquinati?

Gli alloggiamenti in polimero siliconico generalmente forniscono una migliore resistenza alla contaminazione grazie alle loro proprietà superficiali idrofobiche.

Tuttavia, la corretta selezione del prodotto dovrebbe sempre considerare i requisiti meccanici, l'ambiente operativo, la capacità di manutenzione e gli standard di settore applicabili.

Conclusione

Un aumento della corrente di dispersione non indica automaticamente un guasto dello scaricatore di sovratensione. L'ingresso di umidità interna e la contaminazione della superficie spesso producono sintomi elettrici simili, ma richiedono strategie di manutenzione completamente diverse. Una diagnosi accurata dipende dalla combinazione di ispezione visiva, misurazioni della corrente di dispersione, pulizia e ripetizione del test, termografia a infrarossi e diagnostica elettrica avanzata anziché fare affidamento su un singolo risultato del test.

In base alla mia esperienza, i programmi di manutenzione più affidabili si concentrano sull’analisi dei trend invece che su misurazioni isolate. Il confronto dei risultati attuali con i dati di riferimento della fabbrica e i registri storici delle ispezioni fornisce un quadro molto più chiaro delle condizioni dello scaricatore nel tempo. Quando questo approccio è combinato con un'adeguata selezione dei prodotti, una regolare manutenzione preventiva e un attento monitoraggio ambientale, i servizi pubblici e gli impianti industriali possono ridurre i guasti imprevisti, prolungare la durata di servizio degli scaricatori e migliorare l'affidabilità complessiva dei loro sistemi di alimentazione.
