Sistema di test Hipot CA senza scarica parziale da 100 kV

Il sistema di test Hipot CA senza scariche parziali da 100 kV è una soluzione di test professionale ad alta tensione sviluppata per test di tensione di resistenza CA e rilevamento di scariche parziali di trasformatori, quadri, isolanti, cavi, boccole, apparecchiature GIS e altri apparecchi elettrici.

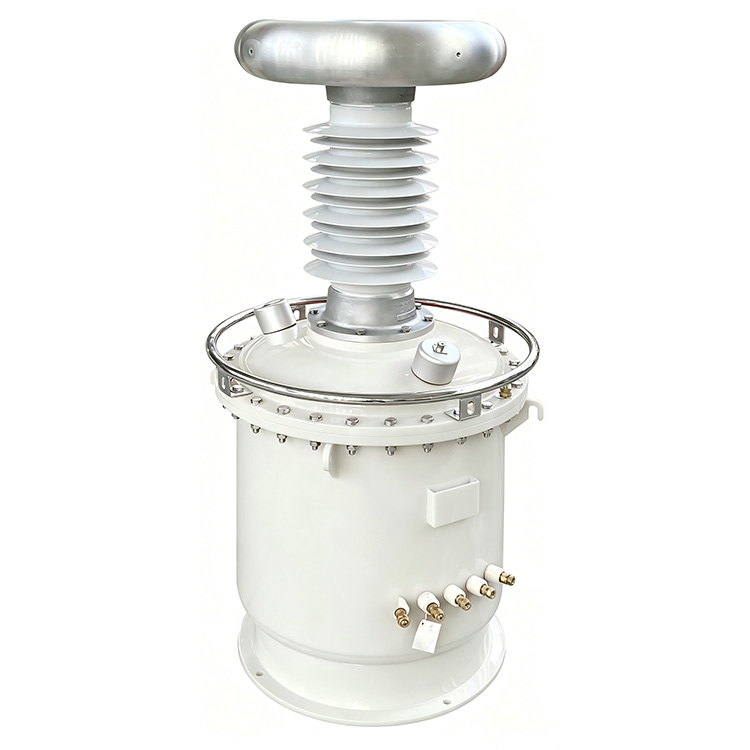

Il sistema adotta un trasformatore di prova isolato in gas SF6 invece di una tradizionale struttura immersa nell'olio, eliminando il rischio di contaminazione dell'olio e riducendo significativamente il peso dell'apparecchiatura dal 20% al 60%. Questo trasformatore vanta un isolamento superiore e una scarica parziale ultrabassa, raggiungendo un livello PD ≤3pC. L'intero sistema mantiene la scarica parziale totale non superiore a 5pC quando funziona alla tensione nominale.

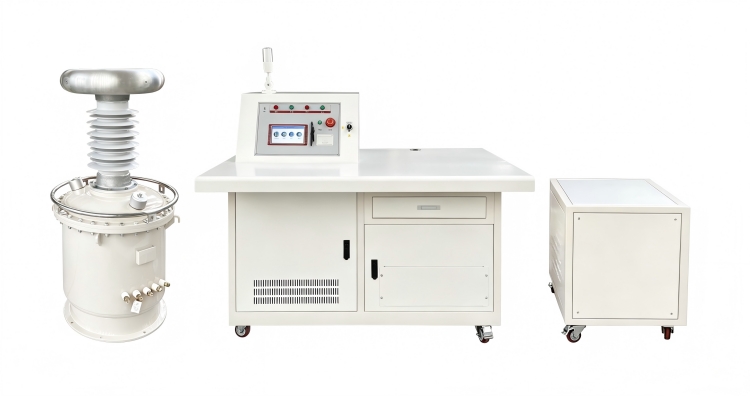

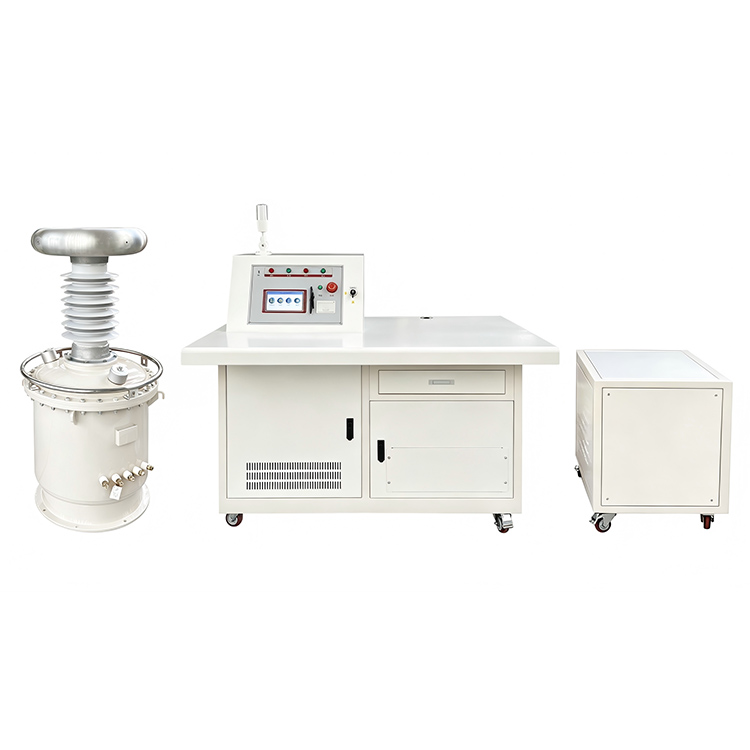

Questo sistema di test integrato completo è assemblato con trasformatore di test ad alta tensione, condensatore di accoppiamento, reattore di limitazione della corrente ad alta tensione, reattore di compensazione a bassa tensione, trasformatore di isolamento, console di funzionamento automatico e armadio di compensazione. La sua struttura di compensazione a bassa tensione integrata può ridurre efficacemente il consumo di corrente in ingresso fino a un massimo del 60%, contribuendo ad aumentare l'efficienza energetica e a ridurre le spese operative quotidiane.

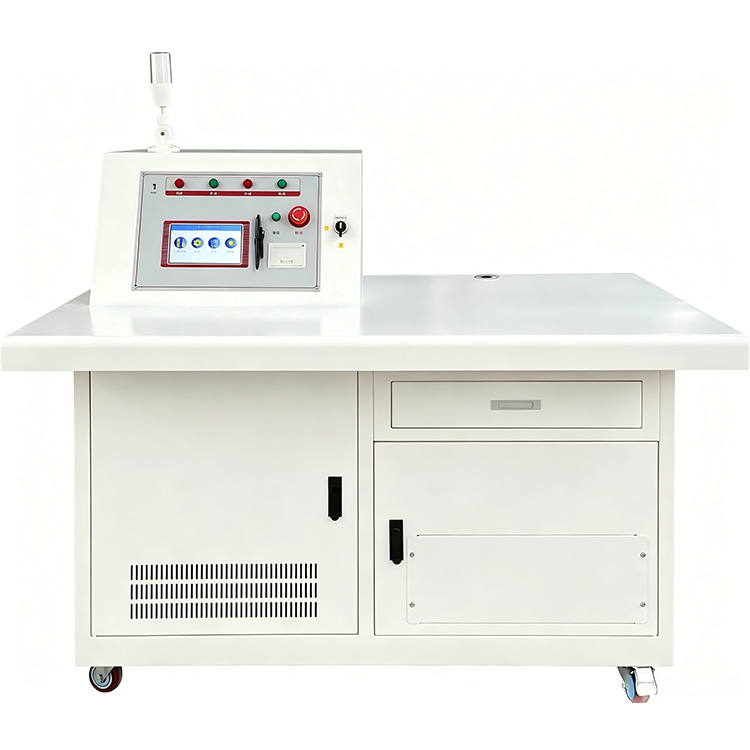

Dotato di una console di controllo touchscreen a colori da 7 pollici, il sistema supporta sia la modalità di test automatica che quella manuale. Gli utenti possono configurare in modo indipendente fino a cinque stadi di tensione, velocità di rampa di tensione e durata dei test di resistenza. Le funzioni di test automatico includono l'incremento della tensione, la commutazione della compensazione, la temporizzazione, la riduzione della tensione, l'archiviazione dei dati e la stampa dei report, migliorando notevolmente l'efficienza e la ripetibilità dei test.

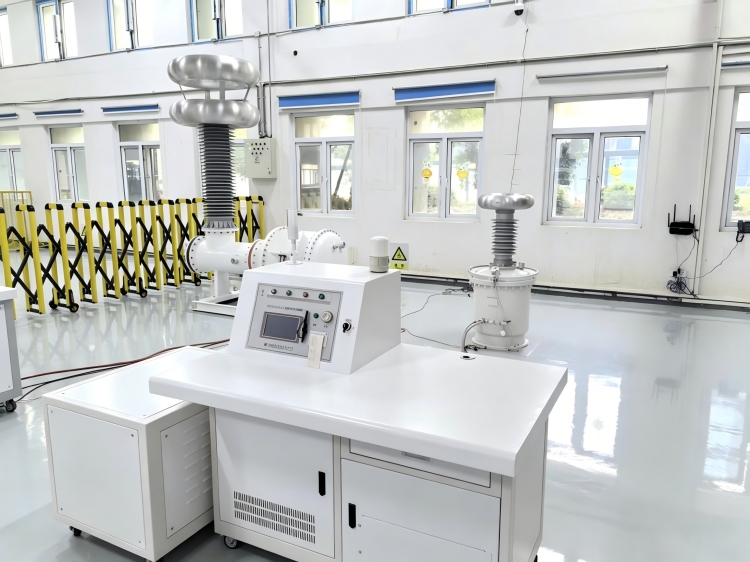

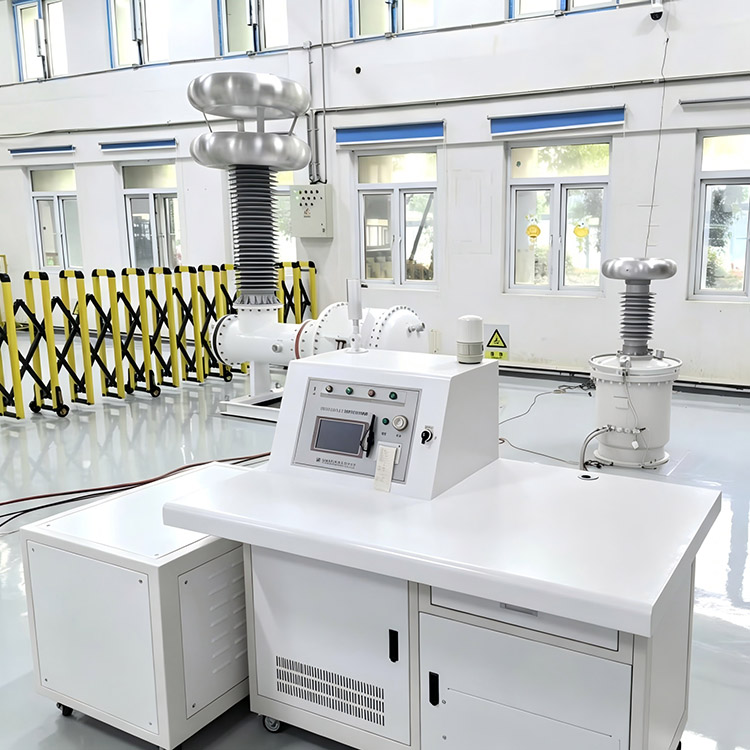

Progettato per laboratori ad alta tensione e applicazioni di test sul campo, il sistema fornisce un'uscita sinusoidale stabile con distorsione della forma d'onda inferiore al 5%, basso rumore di funzionamento e protezione affidabile contro condizioni di sovratensione e sovracorrente. Il design scalabile consente a sistemi simili all'interno della serie di prodotti di raggiungere valori di tensione fino a 1200 kV per applicazioni di test ad altissima tensione.

Guida al prodotto

Come funziona il sistema

Il sistema di test Hipot CA senza scarica parziale da 100 kV genera un'uscita stabile a frequenza di alimentazione ad alta tensione attraverso il trasformatore di test isolato SF6. Durante i test, il condensatore di accoppiamento e il circuito di misurazione monitorano continuamente l'attività delle scariche parziali mentre il sistema di controllo automatico gestisce i processi di aumento, mantenimento e riduzione della tensione.

Il reattore di compensazione a bassa tensione riduce la corrente di ingresso richiesta, garantendo una migliore efficienza energetica e alleviando il carico dell'alimentatore collegato. L'intero sistema è in grado di eseguire contemporaneamente test di resistenza alla tensione e misurazioni di scariche parziali, in modo che gli utenti possano condurre una valutazione approfondita delle prestazioni di isolamento di tutti i tipi di apparecchiature ad alta tensione.

Caratteristiche

1, design del trasformatore isolato in gas SF6 senza contaminazione da olio

2、Livello di scarica parziale complessivo ≤5pC

3、Livello di scarica parziale del trasformatore ≤3pC

4、Tensione di uscita nominale fino a 100kV

5、La compensazione della potenza reattiva riduce la corrente della sorgente fino al 60%

6、Modalità di test automatica e manuale

7、Impostazioni di tensione e temporizzazione programmabili a cinque stadi

8、Rampa di tensione regolabile da 0,5kV/s a 2,5kV/s

9、Commutazione automatica della compensazione e regolazione della tensione

10、Funzioni di memorizzazione e stampa dei dati storici

11、Misurazione della tensione ad alta precisione

12、Uscita sinusoidale stabile con distorsione ≤5%

13、Funzionamento silenzioso ≤65dB

14, protezione completa da sovratensione e sovracorrente

15、Adatto per prove di scarica parziale e tensione di tenuta CA

Campi di applicazione

1、Società di servizi energetici

Utilizzato per test di isolamento di routine e valutazione delle scariche parziali di trasformatori, quadri, apparecchiature GIS, cavi e apparecchi di sottostazioni.

2、Laboratori ad alta tensione

Adatto per prove di tipo, prove di accettazione in fabbrica e progetti di ricerca che richiedono prestazioni di scarica parziale estremamente basse.

3、Produttori di trasformatori

Utilizzato per il controllo qualità, la verifica dell'isolamento e il collaudo finale in fabbrica dei trasformatori di potenza e distribuzione.

4、Università e Istituti di ricerca

Supporta la formazione in ingegneria dell'alta tensione, la ricerca sull'isolamento e progetti avanzati di test elettrici.

5、Imprese industriali e minerarie

Fornisce test di manutenzione preventiva e valutazione delle condizioni di isolamento per apparecchiature elettriche critiche.

Elementi di prova tipici

1、Test di tensione di resistenza CA del trasformatore

2、Test di scarica parziale GIS

3, test sui quadri ad alta tensione

4、Test di isolamento del cavo di alimentazione

5、Test di isolanti e boccole

6、Test di accettazione in fabbrica delle apparecchiature elettriche

7、Ricerca di laboratorio ad alta tensione

8、Programmi di manutenzione preventiva

Vantaggi di Weshine

Weshine Electric si concentra sullo sviluppo e sulla produzione di apparecchiature per test ad alta tensione e sistemi di misurazione delle scariche parziali. Le nostre unità di test della tensione di resistenza CA con isolamento in gas SF6 sono caratterizzate da un'uscita di scarica parziale estremamente bassa, funzionamento automatico intelligente, tecnologia di compensazione del risparmio energetico e moduli di protezione di sicurezza affidabili. Costruite per gestire attività di test rigorose sia in laboratorio che in ambienti di lavoro in loco, tutte le soluzioni Weshine assistono i clienti nell'effettuare controlli precisi delle prestazioni di isolamento, nel soddisfare gli standard di settore pertinenti e nel mantenere un funzionamento stabile a lungo termine delle loro apparecchiature ad alta tensione.

Il nostro sistema di test Hipot AC senza scariche parziali da 100 kV è in grado di soddisfare pienamente tutte le vostre esigenze di test di isolamento ad alta tensione e di monitoraggio delle scariche parziali. Sentiti libero di contattare il nostro team in qualsiasi momento per soluzioni personalizzate, dati tecnici dettagliati e preventivi competitivi.
