Sistema di prova della tensione di resistenza CA senza scarica parziale

Utilizzando la tecnologia avanzata dei trasformatori isolati in gas SF6, il sistema di test di tensione di resistenza CA senza scariche parziali fornisce un'uscita stabile di 250 kV con un livello di scarica parziale complessivo di ≤ 5 pC. Dotato di controllo automatico intelligente, compensazione della potenza reattiva, funzionamento silenzioso e funzioni di protezione complete, è ideale per servizi energetici, imprese industriali, università, istituti di ricerca e laboratori ad alta tensione.

Poiché le industrie energetiche continuano a migliorare gli standard per l'ispezione dell'isolamento e il rilevamento delle micro scariche parziali, questa unità di prova è stata sviluppata per soddisfare tali richieste del mercato. A differenza dei tradizionali trasformatori di prova riempiti d'olio, l'isolamento in SF6 elimina i rischi di fuoriuscite di petrolio e inquinamento, riducendo al tempo stesso il peso complessivo dell'apparecchiatura dal 20% al 60% per facilitare il trasporto e il posizionamento.

Tutte queste prestazioni affidabili sono supportate da una forza produttiva professionale. Weshine® è una moderna fabbrica high-tech specializzata nella ricerca e sviluppo, produzione, vendita e assistenza di dispositivi di automazione dei sistemi energetici e strumenti di test. I prodotti sono venduti in tutto il mondo e hanno ricevuto feedback positivi da molti clienti.

Prestazione

Il sistema di test di tensione di resistenza CA senza scarica parziale adotta trasformatori isolati in gas SF6 per mantenere un'uscita stabile di 250 kV, limitando la scarica parziale dell'intero set a ≤ 5 pC. Il controllo automatico intelligente, la compensazione della potenza reattiva, la bassa rumorosità e la protezione di sicurezza multistrato lo rendono una scelta pratica per centrali elettriche, clienti industriali, università e laboratori di ricerca.

L'indice di scarica parziale dell'intera macchina raggiunge ≤ 5 pC e il trasformatore SF6 integrato genera solo scariche parziali ≤ 3 pC alla tensione nominale. Tali eccellenti prestazioni di isolamento lo rendono ideale per l'ispezione delle scariche parziali, i controlli di accettazione in fabbrica, la verifica dell'isolamento e varie attività di ricerca sull'alta tensione.

Struttura

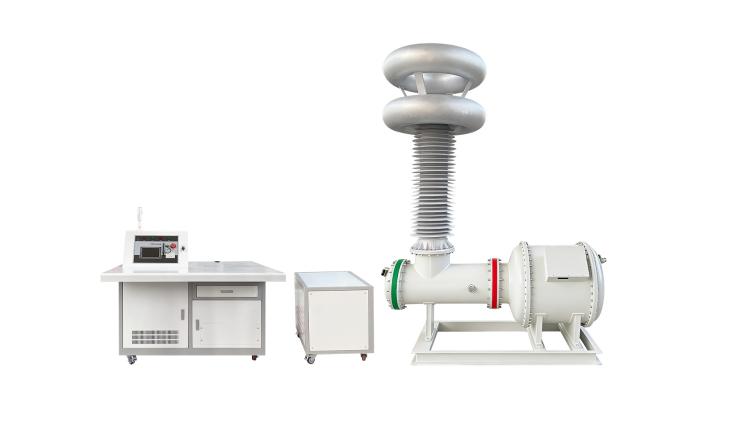

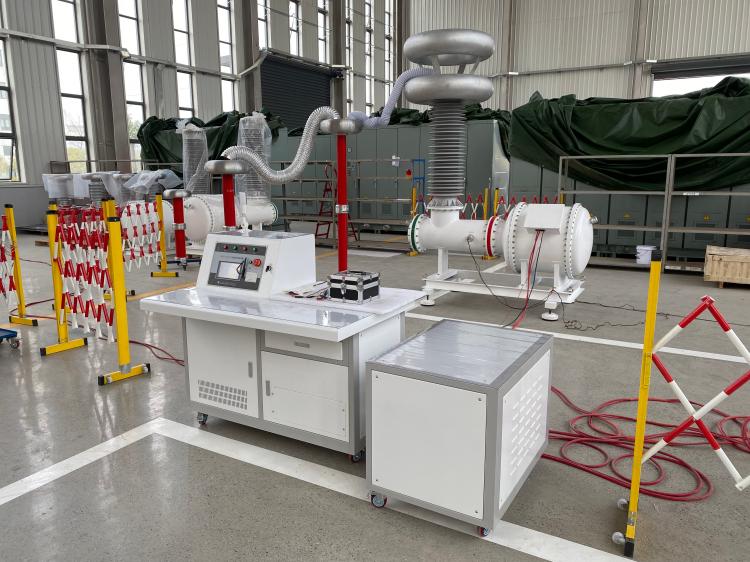

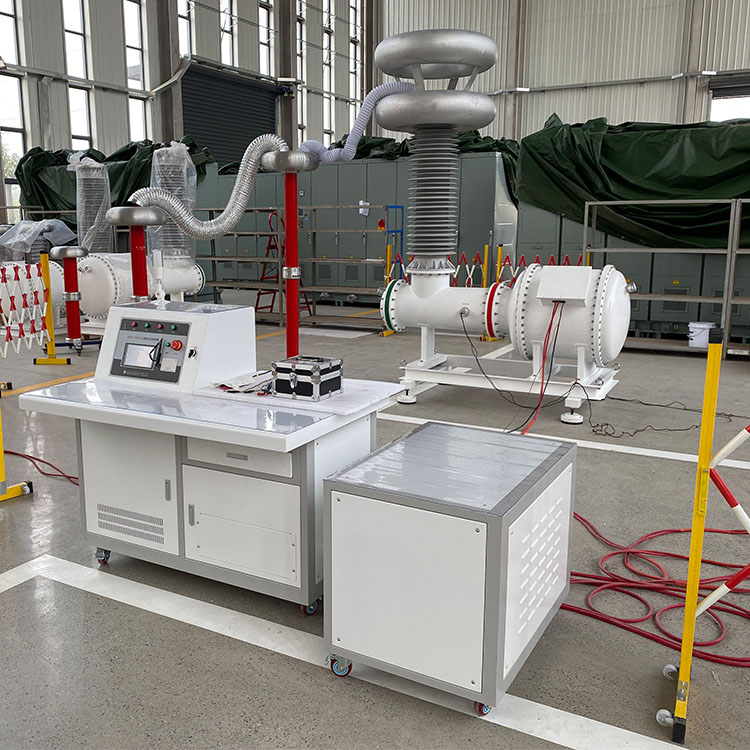

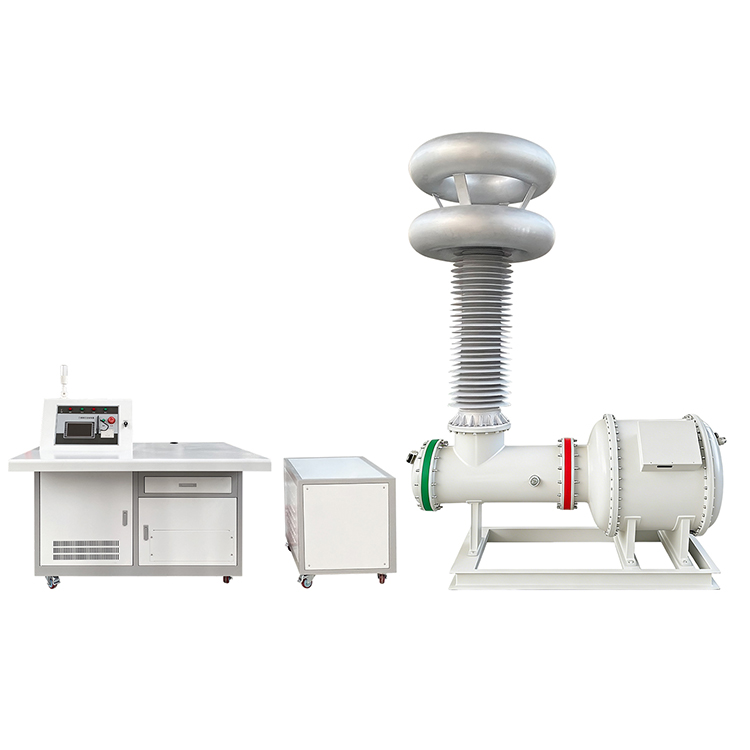

Il pacchetto completo comprende trasformatore di prova isolato in SF6, condensatore di accoppiamento, reattore di limitazione della corrente ad alta tensione, reattore di compensazione a bassa tensione, trasformatore di isolamento e armadio di controllo completamente automatico. La tecnologia di compensazione a bassa tensione riduce il consumo energetico in ingresso fino al 60%, aumentando notevolmente l'efficienza del test e riducendo i requisiti di alimentazione.

Controllare

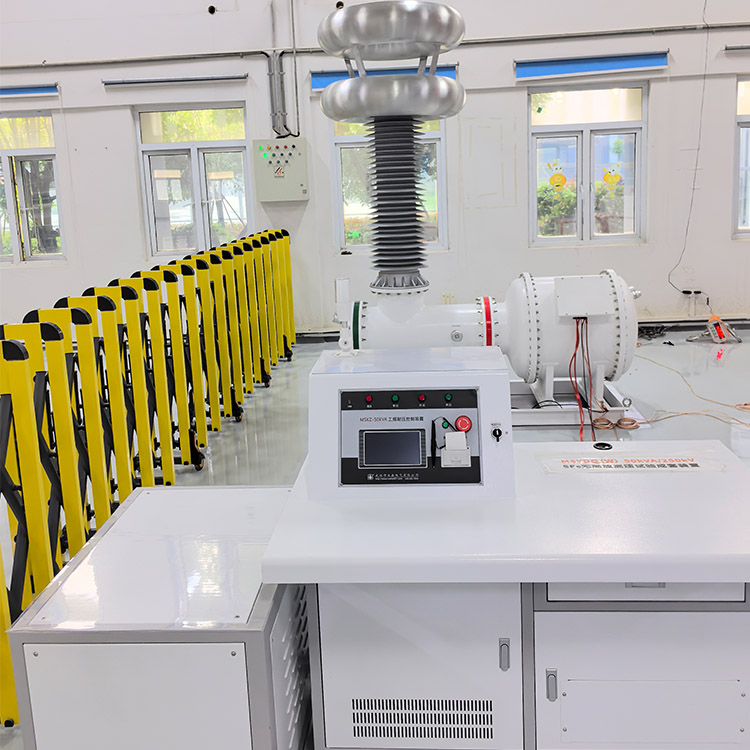

Il sistema di test della tensione di resistenza CA senza scarica parziale è dotato di un'unità di controllo touch screen a colori da 7 pollici che supporta sia la modalità di funzionamento automatica che quella manuale. Gli operatori possono impostare cinque segmenti di tensione separati, regolare la velocità di boost e mantenere il tempo liberamente. Le funzioni automatiche riguardano l'aumento di tensione, la commutazione della compensazione, la temporizzazione, la riduzione della pressione dopo il test, l'archiviazione dei dati, la ricerca dei record e la stampa del rapporto di test.

Sicurezza

Per garantire un funzionamento stabile e sicuro, l'apparecchiatura emette una tensione sinusoidale uniforme con una distorsione della forma d'onda inferiore al 5% e un rumore di funzionamento inferiore a 65 dB. I meccanismi di protezione da sovratensione e sovracorrente sono completamente attrezzati. La sua struttura modulare supporta aggiornamenti successivi, espandibili per test ad altissima tensione fino a 1200 kV.

Caratteristiche

1, tecnologia del trasformatore isolata in gas SF6

2, design senza olio senza contaminazione ambientale

3、Livello di scarica parziale del sistema completo ≤5pC

4、Livello di scarica parziale del trasformatore ≤3pC

5、Tensione di uscita nominale fino a 250kV

6、Capacità nominale 50kVA

7、La compensazione della potenza reattiva riduce la corrente di ingresso fino al 60%

8、Modalità di test automatica e manuale

9、Impostazioni di tensione e temporizzazione programmabili a cinque stadi

10、Tasso di rampa di tensione regolabile

11、Regolazione intelligente della tensione e commutazione di compensazione

12、Memorizzazione dei dati storici e stampa dei report

13、Uscita sinusoidale stabile con distorsione ≤5%

14、Rumore di funzionamento basso ≤65dB

15, protezione da sovratensione ad alta tensione

16、Protezione da sovracorrente della corrente di coda

17、Adatto per prove di scarica parziale e di tensione di tenuta CA

Applicazioni

1、Test di tensione di resistenza CA del trasformatore

2、Test di scarica parziale GIS

3, test di isolamento dei quadri

4、Test dei cavi ad alta tensione

5、Test delle boccole

6、Test degli isolanti

7、Test di accettazione in fabbrica (FAT)

8、Test di laboratorio ad alta tensione

9、Prove sul tipo di apparecchiature elettriche

10、Programmi di manutenzione preventiva

Vantaggi di Weshine

Weshine Electric è un produttore professionale di apparecchiature di prova ad alta tensione e sistemi di misurazione delle scariche parziali. I nostri sistemi di test di tensione di resistenza CA senza scariche parziali serie VS-W combinano la tecnologia avanzata di isolamento SF6, prestazioni di scarica parziale ultra-basse, automazione intelligente e protezione di sicurezza affidabile. Progettate per applicazioni impegnative di laboratorio e sul campo, le soluzioni Weshine aiutano i clienti a migliorare l'accuratezza dei test, garantire la conformità normativa e migliorare l'affidabilità delle apparecchiature a lungo termine.
