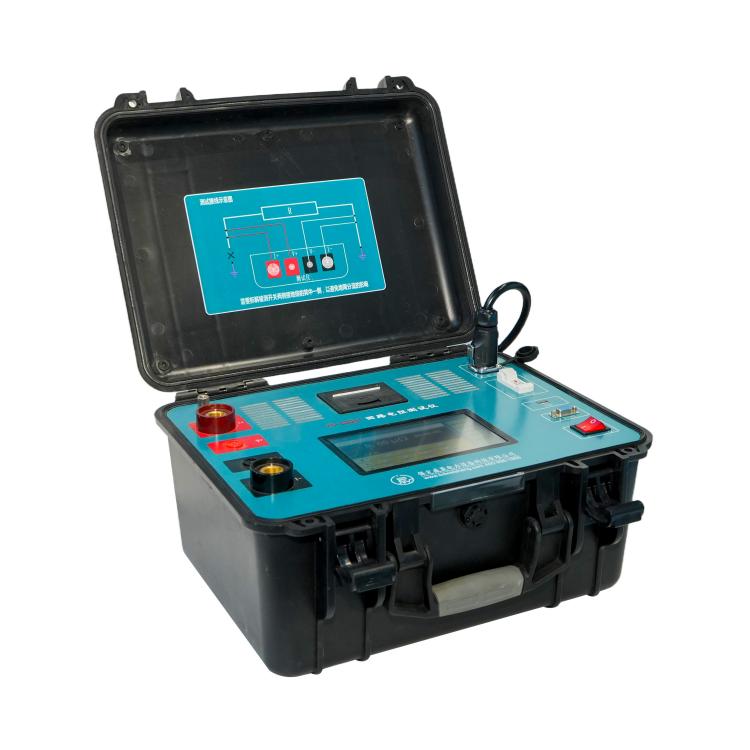

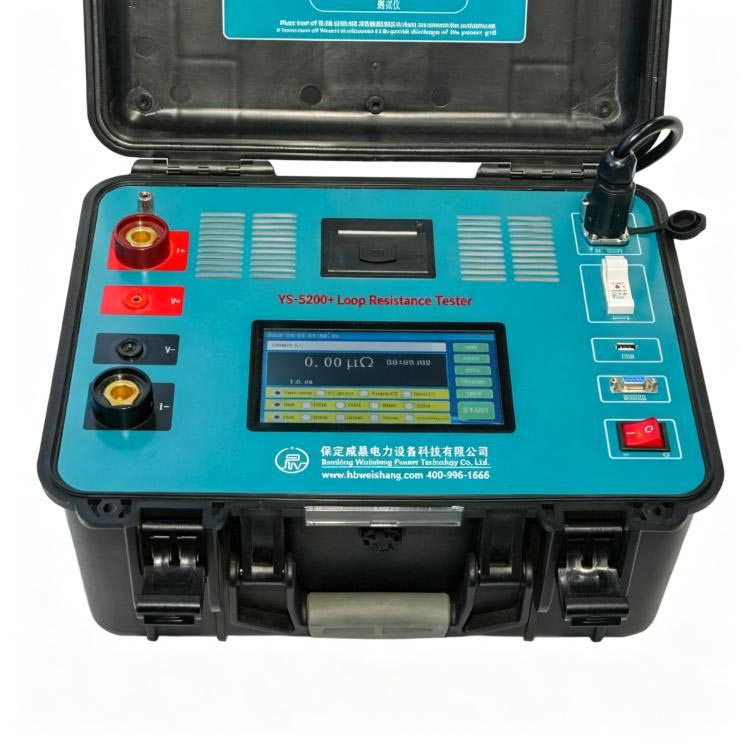

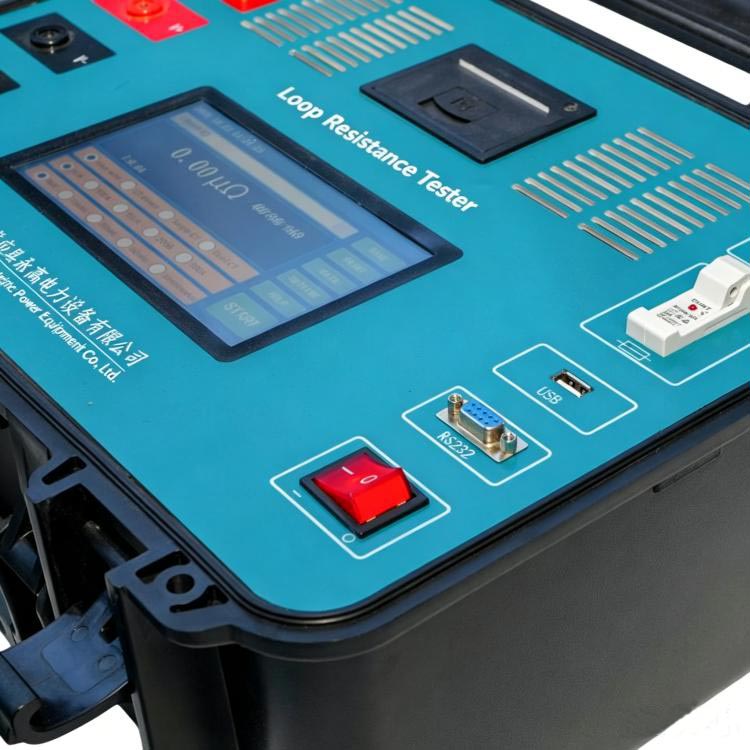

Tester di resistenza del circuito intelligente da tavolo 300A

Il durevole tester di resistenza dei circuiti intelligente da tavolo da 300 A offerto da Weshine, un produttore e fornitore professionale in Cina, fornisce letture precise di microohm su interruttori automatici, sezionatori, sezionatori di terra e giunti di sbarre collettrici, anche quando le correnti attraversano circuiti singoli o più rami paralleli.

Abbiamo costruito questa unità seguendo gli standard di test a quattro fili DL/T845.4-2019 e IEC, soddisfacendo pienamente le richieste del settore per il rilevamento della resistenza ad alta corrente.

All'interno della macchina si trova una sorgente di corrente costante ad alta potenza abbinata a un hardware di rilevamento della corrente multicanale. Questa struttura mantiene costante la corrente di uscita e il campionamento della tensione accurato, anche quando si lavora insieme a complicate griglie di messa a terra parallele, che è uno dei motivi principali per cui gli appaltatori di ingegneria effettuano ordini in grandi quantità ripetuti per questo modello.

Principi fondamentali di misurazione

Il tester di resistenza dei circuiti intelligente Desktop 300A si basa su due moduli funzionali principali:

1. Uscita di corrente costante elevata regolabile: 50 A–300 A

2. Sensore pinza CC wireless: acquisizione di corrente 0 ~ ± 600 A

Calcola la resistenza di contatto effettiva in base alla legge di Ohm: R = V / I₀

V = caduta di tensione rilevata sui punti di contatto

I₀ = corrente reale che attraversa il ramo testato

Modalità di test intelligenti (innovazione di base)

weshine electric integra quattro modalità di test avanzate per supportare diverse condizioni sul campo:

1. Modalità di resistenza del circuito tradizionale

Gli utenti devono disconnettere un lato della rete di messa a terra per bypassare le interferenze della corrente di shunt. Il tester alimenta corrente continua fino a 300 A e legge i dati sulla caduta di tensione. Questa modalità raggiunge la massima precisione e funziona bene per i siti di manutenzione pianificata.

2. Modalità di misurazione diretta con pinza

Non è necessario smontare i collegamenti di messa a terra. La pinza wireless traccia la corrente di ramo in tempo reale I₀, quindi la macchina calcola automaticamente la resistenza con R=V/I₀. Punti salienti: Nessun lavoro di smontaggio, test sul campo più rapidi, più sicuro per la manutenzione delle aree attive.

3. Modalità shunt su un solo lato

Adatto per layout di messa a terra paralleli come la messa a terra dell'armadio e griglie di terra distribuite. La pinza misura la corrente del ramo di shunt I₂ e il dispositivo calcola la corrente di prova effettiva con I₀=I₁−I₂ prima di calcolare la resistenza. Corregge gli errori di precisione causati da correnti parallele parziali.

4. Modalità shunt bilaterale

Per grandi reti di terra con correnti divise bidirezionali nelle sottostazioni. Due morsetti raccolgono le correnti di diramazione I21 e I22, il sistema calcola I₀=I₁−I21−I22 per ottenere dati di resistenza reali per reti multi-ramo.

Progettazione di sistemi di sicurezza e bloccaggio

I morsetti wireless abbinati possono identificare automaticamente la direzione della corrente CC.

Specifiche del morsetto chiave:

1、Intervallo di test CC: da 0 a ±600 A

2、Deve essere allineato con la direzione corrente corretta per ottenere dati accurati

3、Funzione di calibrazione incorporata per compensare la deviazione della misurazione

Promemoria sulla sicurezza operativa:

1、Non utilizzare la pinza oltre il suo campo di misurazione per evitare danni all'hardware

2、Installare i morsetti seguendo i segni della direzione corrente per stabilizzare le letture

3、Eseguire la calibrazione regolarmente per ridurre gli errori dei dati

Guida operativa passo passo

Questo tester desktop segue flussi di lavoro standard di test sul campo per scenari ad alta corrente.

Passaggio 1: preparazione del sistema

Verificare che l'apparecchiatura sia completamente spenta, che la configurazione della messa a terra sia completa e che le batterie delle pinze siano completamente cariche. I clienti che effettuano acquisti all'ingrosso possono ricevere manuali operativi completi insieme alla spedizione.

Passaggio 2: configurazione del cablaggio

I+ e I- si collegano alle due estremità del circuito di prova; V+ e V- si collegano ai punti di campionamento della tensione interni. Posizionare sempre le sonde di tensione all'interno del circuito di corrente per escludere interferenze dovute alla resistenza del filo.

Passaggio 3: selezione della modalità

Scegli una modalità di test: modalità di smontaggio tradizionale, modalità diretta con pinza, modalità shunt singolo o modalità shunt doppio. Quindi impostare la corrente di uscita (50 A–300 A) e la durata del test (Veloce / 10 s / 30 s / 60 s / Continuo).

Passaggio 4: processo di misurazione

La macchina esegue automaticamente l'aumento della corrente, il controllo della stabilità, l'acquisizione della corrente in tempo reale, il campionamento della tensione, il calcolo della resistenza e la compensazione della temperatura senza regolazione manuale.

Passaggio 5: visualizzazione dei risultati

La schermata mostra la corrente totale I₁, le correnti del morsetto di derivazione (I₂ / I21 / I22), il valore della resistenza in micro-ohm, il tempo di test e lo stato di stabilità.

Passaggio 6: gestione dei dati

Gli operatori possono salvare i registri dei test nella memoria locale, esportare i record tramite unità USB FAT32, stampare report con moduli di stampa opzionali e consultare in qualsiasi momento i dati storici dei test.

Scenari applicativi

Questo tester di resistenza del circuito intelligente da tavolo 300A gestisce attività di rilevamento della resistenza in condizioni di messa a terra complesse e forti interferenze elettromagnetiche, ampiamente adottate dagli acquirenti di questi settori:

1、Grandi sottostazioni

2、Impianti di produzione di energia

3、Sistemi di quadri industriali

4、Impianti di trasmissione ad alta tensione

5、Reti di messa a terra delle reti

Il sistema funziona in modo affidabile in:

1、Forte interferenza elettromagnetica

2、Distribuzione di corrente parallela

3、、Accesso limitato alla disconnessione

4、Operazioni di manutenzione continua

Usi tipici dei test

1、Test di resistenza dei contatti per interruttori automatici ad alta tensione

2、Ispezione dei guasti delle griglie di messa a terra della sottostazione

3、Rilevamento della resistenza dei giunti di collegamento delle sbarre

4、Manutenzione ordinaria per quadri elettrici GIS/AIS

5、Ispezione di qualità in fabbrica per le apparecchiature elettriche delle centrali elettriche

6、Analisi del sistema di terra per le reti di trasmissione

7、Risoluzione dei problemi dei sistemi di distribuzione dell'energia industriale

Vantaggi di Weshine

Abbiamo realizzato il tester di resistenza dei circuiti intelligente da tavolo 300A con architettura di misurazione multimodale per risolvere difficili problemi di corrente parallela e complessi problemi di messa a terra nei moderni sistemi di alimentazione. Il test di non smontaggio del morsetto wireless riduce i tempi di inattività per manutenzione e migliora notevolmente la sicurezza del sito, il che fa sì che molti fornitori di servizi elettrici firmino con noi contratti di fornitura a lungo termine.

Gli algoritmi di calcolo della corrente multicanale in tempo reale garantiscono valori di resistenza accurati anche in ambienti di messa a terra parallela. L'elevata corrente in uscita da 300 A rompe rapidamente gli strati di ossido sulle superfici di contatto invecchiate, fornendo risultati di test più affidabili per giunti conduttivi usurati. Il controllo termico intelligente integrato mantiene l'unità stabile anche sotto carichi di lavoro prolungati e ad alta corrente.

Vantaggi del design industriale di facile utilizzo per gli acquirenti:

1、Funzionamento intelligente multimodale

2、Visualizzazione dei dati correnti in tempo reale

3、Set completo di funzioni di protezione di sicurezza automatica

4、Archiviazione ed esportazione strutturata dei dati

Contatta subito il nostro team di vendita per ottenere preventivi personalizzati e file di parametri tecnici completi per l'approvvigionamento del tuo progetto.
