Tester di resistenza di contatto ad alta corrente con touch screen a colori

In qualità di produttore professionale in Cina, Weshine vorrebbe fornirti un tester di resistenza di contatto ad alta corrente di qualità con touch screen a colori, che è un misuratore di resistenza intelligente aggiornato realizzato per i test di contatto di dispositivi ad alta tensione. L'iniezione di una corrente di prova di grandi dimensioni elimina le interferenze provenienti dagli strati di ossidazione superficiale e dai punti di contatto instabili, in modo che i tester ottengano letture affidabili per l'ispezione pre-manutenzione delle apparecchiature e i controlli di accettazione in fabbrica. Gli acquirenti all'ingrosso possono abbinare questa unità ai loro kit completi di strumenti di test elettrici per un approvvigionamento unico.

Gli utenti possono scegliere la corrente di uscita regolabile da 50 A fino a 600 A, rispettando i criteri di test e i parametri nominali di diversi dispositivi elettrici. La modalità di test ad alta corrente valuta accuratamente le condizioni di contatto su interruttori automatici, apparecchiature GIS, sezionatori, sbarre collettrici e giunti di cavi, uno strumento indispensabile per i team di ispezione di fabbrica e gli appaltatori di ingegneria energetica.

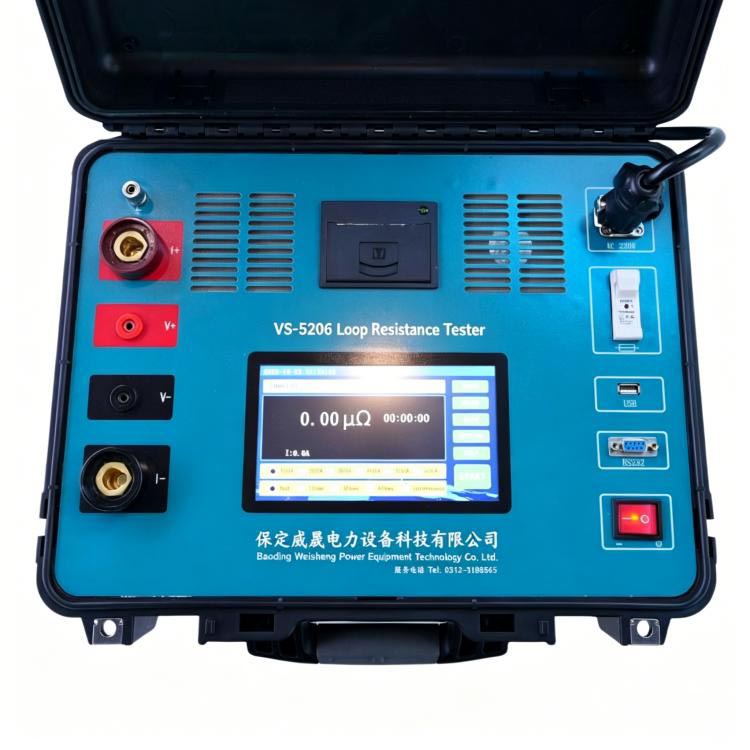

Questo tester di resistenza di contatto a corrente elevata con touch screen a colori adotta un touch screen industriale a colori da 7 pollici con pannello operativo di facile navigazione. Il personale può impostare rapidamente la corrente di uscita, i tempi del test, la lingua del sistema e i parametri di comunicazione sullo schermo, visualizzare le forme d'onda del test in tempo reale e gestire i dati memorizzati con una formazione minima. Riduce i tempi operativi in ​​loco per i team di ingegneri che gestiscono grandi lotti di lavori di ispezione delle apparecchiature.

Dotata di una grande batteria al litio ricaricabile incorporata, l'unità supporta test all'aperto completamente portatili senza accesso alla rete elettrica. Dopo i test con corrente forte da 500 A o 600 A, attiva un ciclo di raffreddamento automatico di 10 secondi per proteggere i moduli di alimentazione interni, prolungando la durata utile e riducendo i costi di sostituzione a lungo termine per gli acquirenti con frequenti attività di test sul campo.

Supporta molteplici modalità di trasmissione dati: collegamento wireless Bluetooth, connessione cablata RS232, esportazione di unità flash USB e archiviazione locale. Gli operatori possono sfogliare, salvare, esportare o eliminare i record dei test direttamente sulla macchina, accelerando l'ordinamento dei rapporti di test e la gestione delle risorse delle apparecchiature per progetti di appalto di centrali elettriche e dipartimenti di controllo qualità di fabbrica.

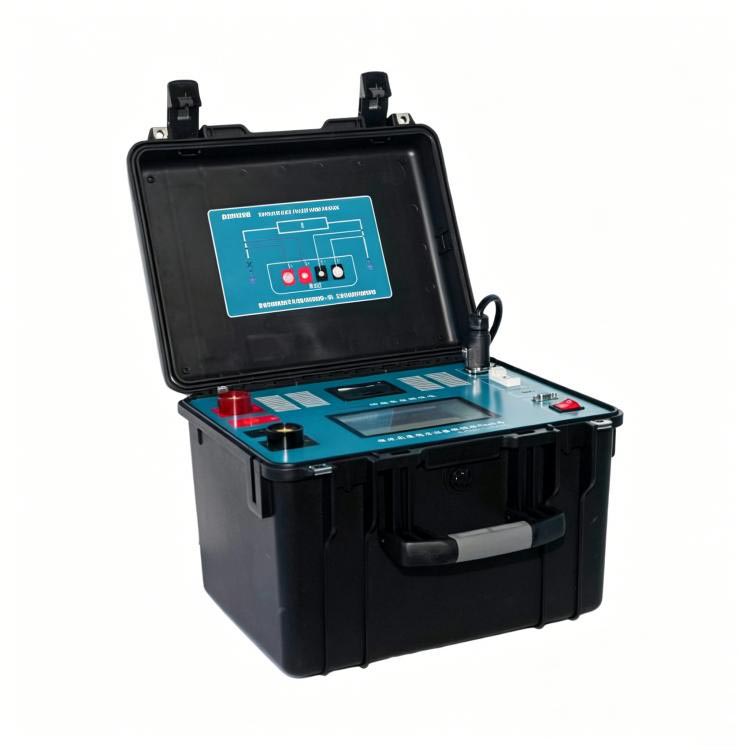

Costruito per resistere a difficili cantieri all'aperto, il VS-5206 unisce potente uscita ad alta corrente, misurazione digitale precisa, protezione di sicurezza multistrato e custodia durevole. Fornisce risultati di test affidabili e costanti per la manutenzione quotidiana delle apparecchiature, la messa in servizio di nuovi progetti e la diagnosi dei guasti elettrici, ideale per ordini all'ingrosso da distributori di apparecchiature elettriche e società di ingegneria energetica.

Progettazione di sistemi di sicurezza e bloccaggio

weshine electric integra sensori a pinza wireless con tecnologia di riconoscimento della direzione della corrente CC.

Specifiche del morsetto chiave:

1、Intervallo di misurazione CC: da 0 a ±600 A

2、Installazione sensibile alla direzione (è richiesto l'orientamento della corrente diretta)

3、Supporto per la calibrazione nelle impostazioni di sistema

Le regole di sicurezza garantiscono un funzionamento stabile:

1、Il sovraccarico del morsetto oltre l'intervallo può danneggiare il sensore

2、La corretta installazione direzionale migliora la precisione

3、La funzione di calibrazione compensa la deviazione

Caratteristiche

Corrente di prova massima CC 600 A

Misurazione della resistenza di contatto ad alta precisione

Progettato per interruttori automatici e apparecchiature GIS

Correnti di uscita multiple selezionabili

Tecnologia di misura Kelvin a quattro fili

Display touchscreen a colori da 7 pollici

Batteria al litio ricaricabile incorporata

Misurazione automatica intelligente

Raffreddamento automatico dopo il test 500A/600A

Comunicazione Bluetooth

Interfaccia di comunicazione RS232

Esportazione dati da unità flash USB

Archiviazione dei record dei test interni

Supporto per la lingua cinese e inglese

Parametri di comunicazione regolabili

Gestione intelligente dei dati

Elevata stabilità di misura

Design portatile compatto

Adatto per test sul campo e in laboratorio

Molteplici funzioni di protezione per un funzionamento sicuro

Guida al prodotto

Come funziona il  tester di resistenza di contatto ad alta corrente con touch screen a colori

Questo tester inietta una corrente CC elevata e stabile nell'oggetto da testare attraverso conduttori di corrente dedicati, misurando contemporaneamente la caduta di tensione attraverso il contatto utilizzando conduttori di rilevamento separati. Utilizzando il principio di misurazione Kelvin a quattro terminali, lo strumento elimina la resistenza del cavo e calcola valori di resistenza di contatto estremamente accurati.

Una volta che la corrente selezionata si è stabilizzata, il tester esegue automaticamente la misurazione e interrompe l'emissione al termine. Quando funziona a 500 A o 600 A, lo strumento attiva automaticamente un ciclo di raffreddamento prima della misurazione successiva per mantenere l'affidabilità del sistema.

Scenari applicativi

Servizi energetici

Manutenzione ordinaria di interruttori automatici, sezionatori, apparecchiature GIS e sottostazioni.

Produttori di trasformatori

Collaudi di accettazione in fabbrica e verifica dei collegamenti elettrici.

Appaltatori elettrici

Messa in servizio e manutenzione di impianti di media e alta tensione.

Impianti industriali

Ispezione di giunti elettrici ad alta corrente e sistemi di sbarre.

Laboratori di prova

Misurazione di precisione a bassa resistenza e certificazione delle apparecchiature.

Applicazioni

1、Test della resistenza di contatto dell'interruttore automatico

2、Misurazione della resistenza del circuito

3、Test dei quadri GIS

4、Test dell'interruttore di disconnessione

5、Test di resistenza dei giunti delle sbarre collettrici

6、Misurazione della connessione di messa a terra

7、Ispezione del collegamento elettrico ad alta corrente

8、Test di accettazione in fabbrica (FAT)

9、Manutenzione preventiva

10、Messa in servizio del sistema di alimentazione

Vantaggi di Weshine

Weshine Electric è specializzata in apparecchiature di collaudo elettrico ad alta tensione e strumenti diagnostici intelligenti. Il  tester di resistenza di contatto a corrente elevata con touch screen a colori combina uscita ad alta corrente, tecnologia di misurazione Kelvin di precisione, funzionamento touchscreen intelligente, interfacce di comunicazione avanzate e funzionalità complete di gestione dei dati. Progettate per servizi pubblici, produttori e professionisti della manutenzione, le soluzioni Weshine forniscono test affidabili della resistenza di contatto che migliorano l'affidabilità delle apparecchiature, riducono al minimo i tempi di fermo e supportano la gestione delle risorse a lungo termine.
