Descrizione del prodotto

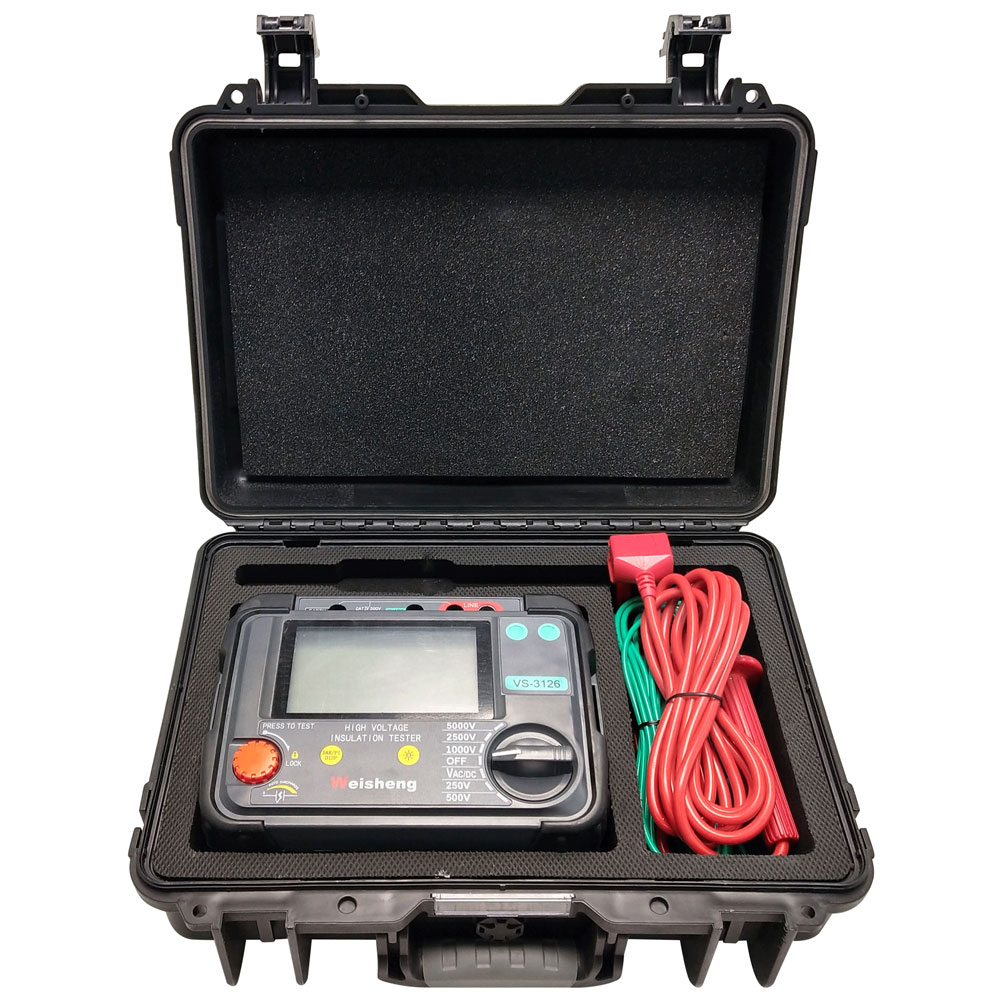

Weshine® VS-3126 è alimentato a batteriaTester di isolamento 5000 Vcon display ad arco digitale e analogico, progettato per prove di resistenza di isolamento ad alta tensione nella manutenzione e assistenza di cavi, macchinari per impianti rotanti, trasformatori, quadri e applicazioni industriali.

I test di isolamento CC vengono eseguiti a 250 V, 500 V, 1000 V, 2500 V, 5000 V. Il campo di misurazione della resistenza di isolamento è compreso tra 100 k Ω e 1000 G Ω. Viene fornita la scarica automatica per i circuiti capacitivi sotto test e viene visualizzata la tensione in decadimento.

Il terminale di protezione può essere utilizzato per ridurre al minimo gli effetti delle perdite superficiali e quindi di misurazioni errate durante l'esecuzione di prove di resistenza di isolamento.

Per gli oggetti di prova capacitivi lo strumento si scaricherà automaticamente attraverso un resistore interno e indicherà la tensione attraverso i terminali nell'intervallo da 30 V a 600 V con tensioni più elevate indicate da "Hi". Questa funzione fornirà un'indicazione del decadimento della tensione in seguito al test dei carichi reattivi. Quando l'indicatore di tensione scompare, è sicuro per l'utente scollegare i puntali.

Weshine® VS-3126Tester di isolamento 5000 Vè alimentato da otto celle IEC LR6 (AA) da 1,5 V. Le caratteristiche di sicurezza del progetto includono indicatore di avviso di alta tensione, display di tensione esterna dopo il test IR, scarica automatica dei carichi reattivi e puntali

APPLICAZIONE

I materiali isolanti elettrici si deteriorano con il tempo, causando guasti e costose riparazioni. I tester della resistenza di isolamento applicano una tensione CC regolata attraverso l'isolamento e misurano il flusso di corrente attraverso di esso applicando la legge di Ohm per calcolare la resistenza di isolamento. La corrente scorre perché nessun materiale isolante è perfetto.

Gli usi del tester IR includono:

■ Test e qualificazione del prodotto

■ Installazione di apparecchiature

■ Manutenzione ordinaria

■ Risoluzioni dei problemi

I test di isolamento con CC ad alta tensione influiscono sulla polarizzazione dell'isolamento in modo tale che test consecutivi senza scarica completa dell'unità sottoposta a test produrranno risultati diversi.

È necessario prestare attenzione a utilizzare sempre lo stesso processo e la stessa tecnica di connessione e test di un isolante per poter verificare l'andamento dei risultati. È importante registrare la temperatura dell'isolamento e i valori IR

CARATTERISTICHE E VANTAGGI

■ Tester di resistenza d'isolamento compatto e robusto

■ Funzionamento semplice e selezione della gamma di tensione

■ Voltmetro AC e DC (30 V - 600 V)

■ Timer test IR impostabile dall'utente (predefinito 1 min), (max. 19 m 50 s)

■ Custodia morbida per strumento e cavi

■ Avvio rapido e guida utente completa

■ Spine isolate ad alta tensione con bloccaggio per una maggiore sicurezza

■ Gli otturatori sui terminali impediscono l'ingresso accidentale di sporco e altri oggetti

SPECIFICHE

Gamma di isolamento	Da 0,1 MΩ a 2 TΩ
Tensioni nominali di prova	250 V, 500 V, 1000 V, 2500 V, 5000 V
Precisione della tensione terminale
	<1000 V 0...+10% del nominale tensione di prova
	≥1000 V 0...+5% del nominale tensione di prova
Precisione dell'isolamento	±5% ±3 cifre
Corrente di cortocircuito	5 pollici ± 0,5 di
Precisione del voltmetro	±2%lettura±3cifre
Alimentazione elettrica	8 batterie LR6/AA
Intervallo di temperatura e umidità di funzionamento
	-20°C a +45°C
Umidità	80% umidità relativa
Intervallo di temperatura e umidità di conservazione
	Da -20°C a +60°C
Protezione di sicurezza	Isolamento Cat III 600 V
Nota	L'errore di servizio con i limiti ambientali dichiarati è due volte un errore intrinseco
EMC	Conforme alla norma IEC 61326-1:2013
Dimensioni	177 mm x 226 mm x 100 mm
Peso	1,9 kg (include la batteria)

VS-3126

Il VS-3126Tester di isolamento 5000 Vè stato progettato per applicazioni di prova elettriche e industriali, dove le tensioni di funzionamento superano i 1000 V e sono richieste tensioni di prova di isolamento più elevate.

A differenza del VS-3126, il VS-3126 offre tensioni a range fisso di 50 V, 100 V, 250 V, 500 V, 1000 V e 2500 V.

Le apparecchiature con tensioni operative superiori a 1 kV richiedono tensioni di prova proporzionalmente più elevate. Per essere pienamente conformi ai requisiti di test più moderni, Weshine offre una famiglia di prodotti di alta qualitàTester di isolamento 5000 Vs a tensioni superiori a 1 kV. Al centro dei test ad alta tensione, le nostre unità da 5/10/15 kV offrono il massimo livello di test di qualità insieme a sicurezza, praticità e portabilità di prim'ordine.

Per una capacità completa di test di isolamento di tutte le apparecchiature ad alto capitale, Weshine fa un ulteriore passo avanti! Lo standard di test universale per le apparecchiature rotanti, IEEE 43-2000, ha aumentato la raccomandazione sulla tensione di prova a 10 kV per apparecchiature da 12 kV e superiori. La piena conformità a questo standard può essere ottenuta con un solo tester, il nostro modello da 10 kV.

VS-3127

Il VS-3127Tester di isolamento 10000 Voffre la possibilità di eseguire misurazioni accurate della resistenza di isolamento fino a una tensione di prova di 15 kV con una resistenza massima di 30 TΩ. La precisione della misurazione della resistenza è ± 5% da 1 MΩ a 3 TΩ!

Per i servizi pubblici e le società di servizi, il VS-3127 è un tester completo con la sua flessibilità e capacità di prova futura. Weshine VS-3127 è progettato per funzionare ovunque tu lavori.

La tensione nominale di uscita raggiunge fino a 7 marce (250 V, 500 V, 1 KV, 2,5 KV, 5 KV, 10 KV, 15 KV).

Corrente massima di cortocircuito 7 mA

Test di resistenza di isolamento (IR), test dell'indice di polarizzazione (PI), test del rapporto di assorbimento dielettrico (DAR). Modalità test di rampa (RAMP), modalità test di resistenza filtrata (FR). *Test di capacità (Cap.).

Funzione di monitoraggio della tensione, monitoraggio automatico della tensione in tensione misurata

PERCHE' TEST A 15 KV?

Da 5 kV a 15 kV triplicheranno la corrente di prova: ciò può impedire una corrente di prova negativa in presenza di rumore elevato.

15 kV sono specificati per asset da 35.000 V a 69.000 V in base a NETA ATS 2007.

I motori superiori a 34.500 V devono essere testati a 15 kV in base a NETA ATS 2007.

SPECIFICHE

Gamma di isolamento	Da 0,1 MΩ a 30 TΩ
Tensioni nominali di prova	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Precisione della tensione terminale
	（5%～10%）±10V
Precisione dell'isolamento	Da 1 MΩ a 3 TΩ, ±5% ±3 cifre
	>3 TΩ, ±20% ±3 cifre
Corrente di cortocircuito	≥7 su ± 0,5 di
Modalità test rampa	±2%lettura±3cifre
Alimentazione elettrica	Aumentare la tensione preimpostata testando con un incremento del 10% della tensione preimpostata
Intervallo di temperatura e umidità di funzionamento
	-20°C a +50°C
Umidità	80% umidità relativa
Intervallo di temperatura e umidità di conservazione
	da -25°C a +65°C
Prova di tensione	CA/CC: 0 V ~ 1000 V, Precisione: ±5% lettura±3V
Prova di capacità	10nF~25uF, Precisione: ±10% lettura±10nF
Prova attuale	0,01 nA ~ 7 mA, Precisione: ±5% lettura±0,5nA
Protezione di sicurezza	Isolamento Cat III 600 V
Nota	L'errore di servizio con i limiti ambientali dichiarati è due volte un errore intrinseco
EMC	Conforme alla norma IEC 61326-1:2013
Dimensioni	280 mm x 260 mm x 160 mm
Peso	4,9 kg (includere la batteria)

Selezioni

Weshine ha 8 anni di esperienza specificatamente nella gestione della gamma completa di apparecchiature elettriche. Al momento, Weshine ne ha inventati diversiTester di isolamento 500Vper ogni passaggio come mostrato nel modulo:

INFORMAZIONI PER L'ORDINE PERTester di isolamento 500VS
Gatto. NO.	Tensione di prova massima	Intervallo di prova massimo	IR/PI/DAR	RAMPA	FR	Cap.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 A	√
VS-3125	5,0 kV	10 A	√	√	√
VS-3125A	5,0 kV	10 A	√	√	√	√
VS-3126	10,0 kV	20 A	√	√	√
VS-3126A	10,0 kV	20 A	√	√	√	√
VS-3127	15,0 kV	30 TO	√	√	√	√

In base ai problemi della catena di fornitura: contatta il tuo distributore Weshine autorizzato preferito per i prezzi attuali e i tempi di consegna.

Certificati di qualità

Crediamo sempre che tutto il successo della nostra azienda sia direttamente correlato alla qualità dei prodotti che forniamo.Tester di isolamento 5000 Vsoddisfare i più elevati requisiti di qualità specificati nelle linee guida ISO9001, ISO14000:14001 e nel nostro rigoroso sistema di controllo qualità.
