Descrizione del prodotto

Acquista apparecchiature di qualità per tester di protezione relè trifase da Weishine, un produttore professionale in Cina, è progettata per ispezionare relè di protezione, unità di protezione del microprocessore, circuiti secondari, apparecchiature di automazione e sistemi completi di protezione della rete elettrica. I relè devono rispondere con precisione in caso di guasti di linea, tensione anomala, sovracorrente, azioni di richiusura, attivazioni della protezione differenziale e movimenti del circuito di controllo, quindi test regolari sono essenziali per il funzionamento sicuro e coordinato del sistema di alimentazione.

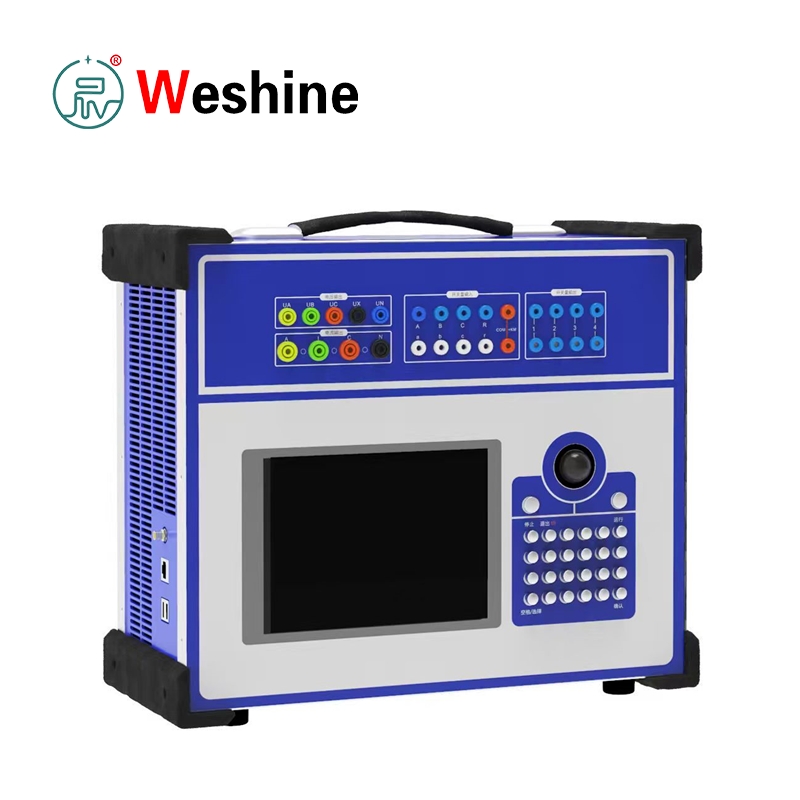

Cos'è il tester di protezione relè trifase?

Un tester di protezione relè trifase è un dispositivo di test professionale progettato per verificare le prestazioni e le caratteristiche operative di relè di protezione, unità di protezione basate su microprocessore, circuiti secondari, apparecchiature di automazione e schemi di protezione del sistema di alimentazione.

Il tester genera corrente secondaria controllabile, tensione, frequenza, angolo di fase, armonica, CC e segnali di commutazione per simulare condizioni normali e anomale del sistema di alimentazione. Applicando questi segnali simulati ai dispositivi di protezione testati, i tecnici possono verificare le impostazioni dei relè, i valori di intervento, il tempo di funzionamento, la logica di sgancio e la risposta dei contatti.

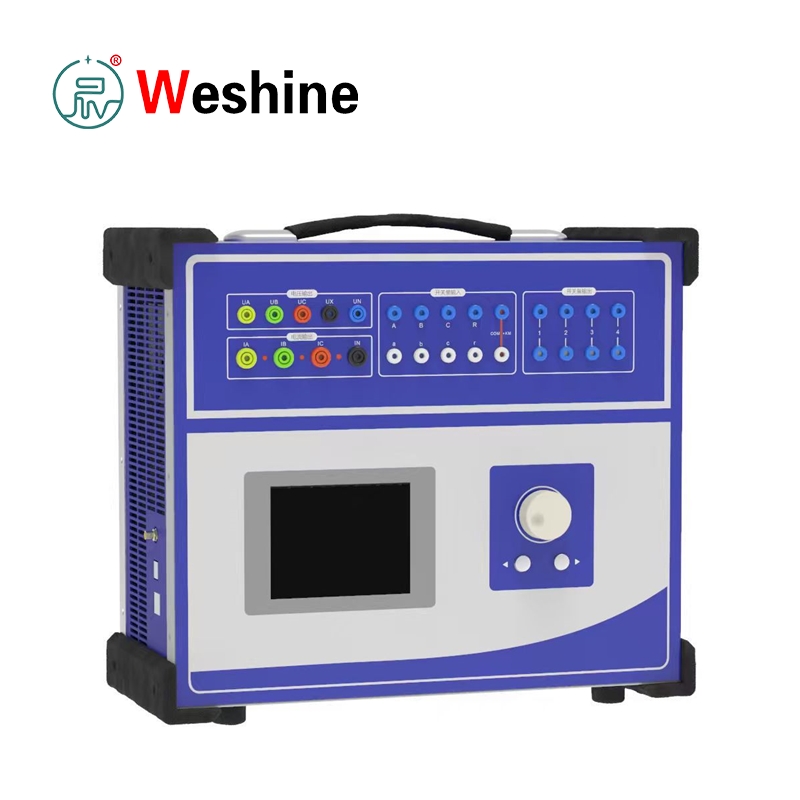

Three Phase Relay Protection Tester

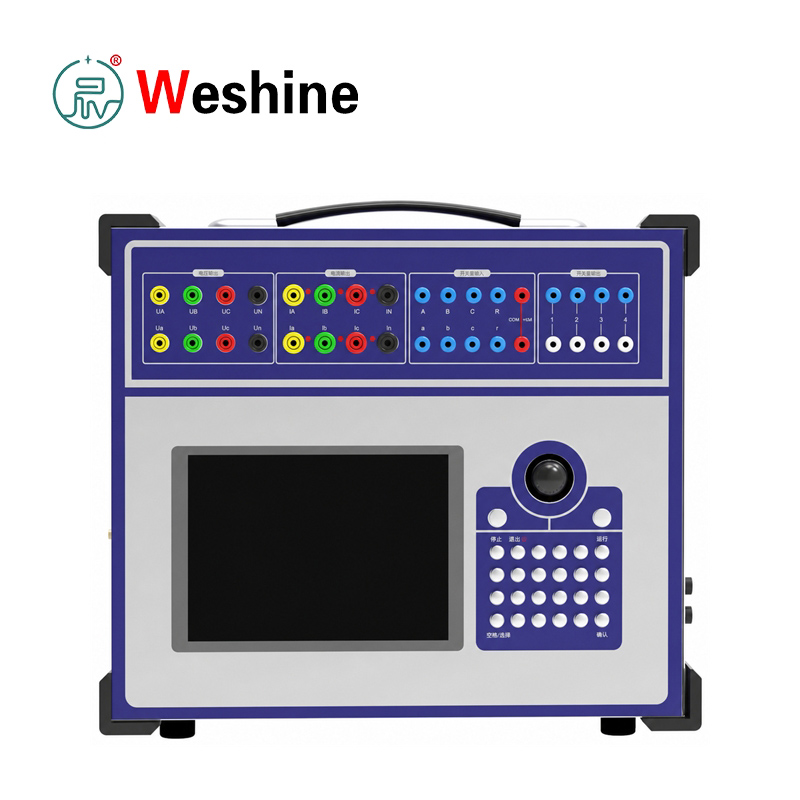

Uscita multicanale in corrente e tensione

Il tester di protezione relè trifase è dotato di 4 canali di tensione e 3 canali di corrente per test completi di protezione dei relè. I canali di tensione supportano test di tensione di fase, tensione di linea, tensione di sequenza zero, squilibrio di tensione, perdita di tensione, spostamento di frequenza e test di sincronismo.

I tre canali di corrente possono funzionare in modo indipendente per test di corrente di fase individuale o collegarsi in parallelo per fornire un'uscita di corrente di breve durata fino a 120 A. Supporta il test di relè di sovracorrente, relè di guasto a terra, protezione a tempo inverso, protezione differenziale, protezione a distanza, logica di richiusura, protezione di sottotensione e relè di frequenza.

Controllo computer industriale e funzionamento sul campo

Costruito su una piattaforma informatica industriale, il tester integra un display integrato e un pannello operativo locale per test sul campo autonomi senza un computer esterno. I parametri e i risultati dei test possono essere visualizzati direttamente sullo schermo, rendendolo adatto per la messa in servizio e la manutenzione in loco.

L'apparecchiatura può anche connettersi a un PC con software compatibile per supportare funzioni di test avanzate, gestione dei dati e generazione automatica di rapporti di test.

Corrente flessibile, tensione e uscita CC

Il tester offre un'ampia gamma di funzionalità di output, tra cui:

Uscita corrente CA:0~40 A per canale, fino a 120 A in uscita di breve durata con tre canali in parallelo

Uscita tensione CA:Tensione di fase 0~120 V e tensione di linea 0~240 V

Uscita CC:Corrente CC, tensione CC e alimentazione ausiliaria CC regolabile

Queste funzioni supportano il test dei relè CC e consentono l'eccitazione dei dispositivi di protezione e dei circuiti secondari durante la messa in servizio sul campo.

Misura di frequenza, armonica e temporizzazione

Il tester integra l'uscita del segnale di frequenza variabile e armonica per simulare diverse condizioni operative del sistema di alimentazione, tra cui variazione di frequenza e ambienti armonici di più ordini. Ciò consente ai tecnici di valutare le prestazioni del relè in diverse condizioni di segnale secondario anziché solo alla frequenza di alimentazione standard.

I moduli di ingresso e uscita dell'interruttore integrati supportano il rilevamento del contatto di sgancio, il monitoraggio dei contatti del relè, la simulazione dell'interruttore automatico, la verifica del segnale di avvio e la misurazione della temporizzazione dell'azione. L'intervallo di temporizzazione va da 0,1 ms a 9999 s, consentendo una misurazione accurata del tempo di funzionamento del relè, del ritardo di intervento, degli intervalli di richiusura e della risposta logica di protezione.

Campo di applicazione e protezione della sicurezza

Il tester di protezione relè trifase è adatto per testare relè elettromagnetici, relè statici, dispositivi di protezione digitale, relè a microprocessore, dispositivi di richiusura e sistemi di protezione di trasformatori, linee, motori e generatori.

È ampiamente utilizzato nelle sottostazioni, nelle centrali elettriche, nei locali di distribuzione delle fabbriche, nelle reti di alimentazione ferroviaria e nei laboratori di relè professionali.

Sono integrate molteplici funzioni di protezione, tra cui protezione da sovraccarico dell'uscita, autodiagnosi dei guasti, interblocco dell'uscita e progettazione dell'alimentazione con avvio graduale. Queste funzioni aiutano a proteggere sia il tester che l'apparecchiatura collegata durante il funzionamento sul campo. L'apparecchiatura deve essere utilizzata da tecnici qualificati che abbiano familiarità con la sicurezza del circuito secondario, le procedure di cablaggio standard e i flussi di lavoro di test dei relè.

L'attrezzatura è conformeGB/T7261-2008EDL/T 624-2010. Gli operatori devono rispettare i codici di test locali dei relè, le regole di messa in servizio delle centrali elettriche e gli standard di sicurezza in loco durante l'uso.

Specifiche del sistema		Uscita corrente CA		Uscita corrente CC
Articolo	Specifica	Articolo	Specifica	Articolo	Specifica
Modello del prodotto	VS-JB900	Precisione dell'uscita	Classe 0.2	Precisione dell'uscita	Classe 0,5
Tipo di prodotto	Tester di protezione relè trifase	Uscita corrente di fase, RMS	da 0 a 40 A	Uscita corrente di fase	Da 0 a ±10 A per fase
Piattaforma di controllo	Tipo di computer industriale	Uscita di corrente parallela trifase, RMS	da 0 a 120 A	Uscita parallela trifase	da 0 a ±30 A
Configurazione dell'uscita	Tensione quadrifase, corrente trifase	Corrente di fase ammissibile per lungo tempo, RMS	10A	Massima tensione di carico in uscita	20 V
Test applicabili	Protezione relè, circuito secondario, test dispositivi di automazione	Potenza massima in uscita della corrente di fase	420 VA
Modalità operativa	Funzionamento autonomo; connessione al computer supportata in base alla configurazione	Potenza massima in uscita con corrente parallela trifase	900 VA
Norme di riferimento	GB/T7261-2008, DL/T 624-2010	Tempo di lavoro consentito alla massima corrente parallela trifase	10 secondi
		Gamma di frequenza fondamentale	da 20 a 1000 Hz
		Ordine armonico	dal 1° al 20°

Uscita tensione CA		Uscita tensione CC		Quantità e tempi di commutazione
Articolo	Specifica	Articolo	Specifica	Articolo	Specifica
Precisione dell'uscita	Classe 0.2	Precisione dell'uscita	Classe 0,5	Ingresso di commutazione	10 canali
Uscita tensione di fase, RMS	da 0 a 120 V	Ampiezza dell'uscita della tensione di fase	da 0 a ±160 V	Ingresso con contatto pulito	da 1 a 20 mA, 24 V
Uscita tensione di linea, RMS	da 0 a 240 V	Ampiezza dell'uscita della tensione di linea	da 0 a ±320 V	Ingresso contatto potenziale, logico 0	da 0 a +6 V
Potenza in uscita tensione di fase/tensione di linea	80 VA / 100 VA	Potenza in uscita tensione di fase/tensione di linea	70 VA / 140 VA	Ingresso contatto potenziale, logico 1	da +11 V a +250 V
Gamma di frequenza fondamentale	da 20 a 1000 Hz			Uscita di commutazione	8 paia
Ordine armonico	dal 1° al 20°			Capacità del contatto CC	220 V/0,2 A
				Capacità del contatto CA	220 V/0,5 A
				Intervallo di misurazione del tempo	Da 0,1 ms a 9999 s
				Precisione della misurazione del tempo	0,1 ms

Condizioni ambientali		Caratteristiche fisiche
Articolo	Specifica	Articolo	Specifica
Temperatura operativa	Da -10°C a +50°C	Dimensioni dell'unità principale	400×300×180mm
Temperatura di conservazione	Da -25°C a +70°C	Peso dell'unità principale	Circa 18kg
Umidità relativa	Dal 5% al 95%, senza condensa

Guida operativa del prodotto

Il tester di protezione relè trifase genera corrente secondaria controllabile, tensione, frequenza, angolo di fase, armoniche, CC e segnali di commutazione per simulare condizioni di rete normali e difettose, quindi alimenta i segnali al dispositivo di protezione testato. Monitora le azioni dei contatti, le uscite di sgancio, i segnali di ritorno e il feedback logico, registrando automaticamente il tempo di azione e i valori delle impostazioni operative.

Prima del test, verificare il modello del relè, la corrente secondaria nominale, la tensione secondaria nominale, la richiesta di potenza CC, il tipo di contatto di sgancio e i parametri di protezione preimpostati. Controllare gli schemi elettrici dei dispositivi di protezione, isolare i circuiti di prova in base alle norme di sicurezza, quindi cablare correttamente le uscite di corrente, le uscite di tensione, commutare le porte I/O e i terminali di alimentazione ausiliaria CC.

Fasi del test del relè di sovracorrente:Imposta la corrente di uscita, l'angolo di fase, la frequenza e la durata del test. Aumenta gradualmente la corrente secondo le procedure di test standard, registra il valore di attivazione, il valore di diseccitazione e il tempo di funzionamento. Per test trifase ad alta corrente, collegare in parallelo tre canali di corrente per raggiungere un'uscita massima di breve durata di 120 A.

Passaggi del test del relè di tensione:Collegare i canali di tensione e configurare la tensione di fase o di linea come richiesto. L'unità simula sottotensione, sovratensione, tensione a sequenza zero, squilibrio di tensione e sfasamento; La funzione di spostamento della frequenza serve alla riduzione del carico in sottofrequenza e alla calibrazione del relè di frequenza.

Test di protezione a distanza, direzionale, differenziale e di richiusura: regolare tensione, corrente, angolo di fase e contatti di commutazione seguendo gli schemi logici di protezione. L'apparecchiatura traccia il movimento dei contatti del relè e misura il tempo di intervento; le porte di uscita dell'interruttore simulano i contatti ausiliari dell'interruttore o i segnali logici esterni quando necessario.

Test del relè CC e del circuito ausiliario:Utilizzare l'uscita di tensione/corrente CC entro gli intervalli nominali. Quando l'alimentazione CC in loco non è disponibile o è necessaria un'alimentazione di prova isolata, attivare l'alimentazione ausiliaria CC regolabile integrata.

Dopo aver terminato tutti i test, confrontare i valori di azione misurati e i dati temporali con le impostazioni di protezione preimpostate. Archiviare le registrazioni dei test seguendo le normative interne di gestione della manutenzione e della messa in servizio.

Caratteristiche principali

1．Canali di uscita standard di tensione quadrifase e corrente trifase indipendenti

2．Uscita di corrente CA a canale singolo fino a 40 A

3．Tre canali di corrente paralleli supportano un'uscita massima di 120 A per breve tempo

4．Intervallo di uscita della tensione di fase CA: 0~120 V

5．Intervallo di uscita della tensione di linea CA: 0~240 V

6．Uscita di corrente CC incorporata per tutti gli scenari di test della protezione del relè

7．Uscita di tensione CC incorporata per la simulazione dello stato del circuito secondario

8．Uscita di alimentazione ausiliaria CC regolabile e indipendente

9．Intervallo di temporizzazione dell'azione del relè: 0,1 ms ~ 9999 s

10．Cambia canali di ingresso per il monitoraggio dello stato dei contatti del relè in tempo reale

11．Cambia canali di uscita per simulare interruttori automatici e segnali di contatto esterni

12．Uscita del segnale armonico per testare le caratteristiche di risposta armonica dei dispositivi di protezione

13．Uscita del segnale a frequenza variabile per l'ispezione del relè di frequenza

14．Schermo di visualizzazione integrato per mostrare chiaramente tutti i parametri e i risultati del test

15．Il controllo computerizzato industriale consente un funzionamento completamente offline e indipendente

16．Porta USB riservata per la lettura dei dati e il collegamento del software di supporto

17．Interblocco automatico dell'uscita in condizioni di funzionamento anomalo per prevenire danni all'apparecchiatura

18．Funzioni integrate di autocontrollo dei guasti e protezione hardware multistrato

19．Compatibile con la calibrazione della protezione del microprocessore, dei relè statici e dei relè elettromagnetici

20．Strumento tutto in uno per la messa in servizio sul campo, la manutenzione quotidiana e i test di laboratorio

Scenari applicativi

1. Squadre di gestione e manutenzione della rete elettrica

Effettuare la messa in servizio di nuove sottostazioni, la calibrazione periodica della protezione, l'ispezione del circuito secondario, il test del circuito di sgancio e la manutenzione completa dello schema di protezione.

2. Produttori di trasformatori

Condurre l'ispezione in fabbrica degli armadi di protezione, la verifica dei relè differenziali, il controllo dell'interfaccia di protezione della temperatura e i test di accettazione in fabbrica dei pannelli di protezione.

3. Centrali elettriche

Calibrazione completa della protezione del generatore, della protezione del trasformatore principale, della protezione del motore, del sistema di alimentazione ausiliaria e della protezione del quadro durante la messa in servizio dell'unità e la manutenzione in caso di interruzione.

4. Industria ferroviaria

Le sottostazioni di trazione ferroviaria e le reti di distribuzione sono dotate di dispositivi di protezione a relè. L'apparecchiatura gestisce la manutenzione ordinaria dei relè, la verifica della protezione dell'alimentatore e la revisione della logica di sgancio dell'interruttore.

5. Grandi Imprese Industriali

Gli impianti siderurgici, minerari, petrolchimici e manifatturieri lo utilizzano per la manutenzione regolare dei relè di media tensione, i test di protezione del motore e l'ispezione del circuito di protezione delle sottostazioni di fabbrica.

6. Università e istituti di formazione professionale

Applicare la macchina per insegnare le teorie sulla protezione dei relè, le operazioni di test di iniezione secondaria, la simulazione delle condizioni di guasto e la formazione pratica sul coordinamento della protezione.

7. Laboratori di prova di terze parti

Calibrazione completa dei relè, verifica delle prestazioni dei dispositivi di protezione, ispezione di accettazione in entrata e fornitura di servizi di messa in servizio esterni.

8. Squadre di manutenzione dei cavi

Dopo la sostituzione o la riparazione del cavo, verificare la protezione dell'alimentatore, la protezione dai guasti a terra, la logica di richiusura e i circuiti di controllo secondari abbinati.

Elementi di prova disponibili

1．Ispezione generale delle prestazioni dei dispositivi di protezione basati su microprocessore

2．Taratura e verifica dei relè elettromagnetici

3．Test delle prestazioni dei relè statici

4．Valore di intervento e test del limite di tempo per i relè di sovracorrente

5．Ispezione completa dei relè di guasto a terra

6．Taratura dei relè di protezione da sottotensione e sovratensione

7．Test delle prestazioni dei relè di frequenza

8．Test di simulazione funzionale per la protezione direzionale

9．Taratura completa della protezione differenziale

10．Simulazione delle condizioni di lavoro per la protezione a distanza

11．Ispezione funzionale dei dispositivi di richiusura automatica

12．Verifica del circuito di sgancio dell'interruttore

13．Messa in servizio completa del circuito secondario in loco

14．Test di accettazione in fabbrica dei pannelli di protezione

15．Misurazione precisa del tempo di azione del relè

Caso pratico di applicazione

Settore industriale: Ammodernamento e messa in servizio di sottostazioni di media tensione

Sfida progettuale: una squadra di costruzione si è fatta carico di un progetto di ristrutturazione di una sottostazione. I suoi pannelli di protezione interni contenevano funzioni logiche di sovracorrente, guasto a terra, sottotensione, richiusura e sgancio dell'interruttore. Il progetto richiedeva una singola macchina in grado di emettere corrente trifase, tensione quadrifase e supportare la simulazione del contatto e una temporizzazione ad alta precisione. È qui che il tester di protezione relè trifase offre funzionalità di test tutto in uno.

Flusso di test completo: i tecnici hanno collegato il dispositivo ai terminali di ingresso di corrente del relè, ai terminali di ingresso di tensione, ai contatti di sgancio e ai circuiti logici esterni. Hanno prima testato i valori di spunto e di caduta della corrente CA, quindi hanno registrato il tempo di azione della protezione con corrente di guasto simulata. I canali di tensione simulano stati di sottotensione e ripristino di tensione; l'uscita dell'interruttore simula i cambiamenti di stato del contatto ausiliario dell'interruttore, mentre l'ingresso dell'interruttore cattura i segnali di scatto e ritorno in modo sincrono.

Risultato del progetto: tutti i valori di impostazione dei relè corrispondevano allo schema di progettazione della messa in servizio. Il tempo di viaggio e i dati sulle azioni sono stati archiviati nei documenti di funzionamento e manutenzione. Tutti gli errori di cablaggio e di impostazione sono stati corretti prima che i pannelli di protezione fossero ufficialmente messi in funzione.

Vantaggi dell'applicazione: i segnali di simulazione secondari standardizzati vengono generati da un'unica macchina, con dati temporali tracciabili per l'archiviazione. Non sono necessarie fonti di corrente, fonti di tensione, timer o simulatori di contatto separati, riducendo drasticamente le quantità di strumenti in loco. Riduci i costi di approvvigionamento complessivi per le società di ingegneria.

Domande frequenti

1、A cosa serve il tester di protezione relè trifase?

Viene utilizzato per test di iniezione secondaria di relè di protezione, dispositivi di protezione a microprocessore, circuiti di sgancio, dispositivi di richiusura e pannelli di protezione.

2、Quante uscite di tensione e corrente fornisce il VS-JB900?

Fornisce tensione quadrifase standard e uscita corrente trifase.

3、Qual è la massima corrente AC in uscita?

Ciascuna fase può emettere da 0 a 40 A RMS. Quando tre canali di corrente sono collegati in parallelo, l'uscita può raggiungere da 0 a 120 A RMS per test di breve durata.

4、Qual è l'intervallo di uscita della tensione CA?

L'intervallo di uscita della tensione di fase è compreso tra 0 e 120 V RMS e l'intervallo di uscita della tensione di linea è compreso tra 0 e 240 V RMS.

5、Il tester può misurare il tempo di azione del relè?

SÌ. L'intervallo di misurazione del tempo è compreso tra 0,1 ms e 9999 s, con una precisione di 0,1 ms.

6、Il tester di protezione relè trifase supporta l'uscita CC?

SÌ. Supporta l'uscita di corrente CC, l'uscita di tensione CC e un'uscita di alimentazione ausiliaria CC indipendente per il test dei relè e del circuito secondario.

7、Quali tipi di relè possono essere testati?

Il tester può essere utilizzato per dispositivi di protezione da sovracorrente, guasto a terra, tensione, frequenza, differenziale, distanza, direzionale, richiusura e altri.

8、Quali standard sono applicabili?

Gli standard di riferimento per questo tipo di tester per la protezione dei relè includono GB/T 7261-2008 e DL/T 624-2010. Gli utenti devono inoltre seguire le procedure di test della protezione dei relè locali.

Punti di forza aziendali – Weshine Electric

In qualità di produttore professionale, supportiamo OEM e vendita all'ingrosso all'ingrosso. Weshine Electric sviluppa e fornisce strumenti di test di potenza per operatori di reti elettriche, sottostazioni, appaltatori elettrici, laboratori di test, dipartimenti di energia ferroviaria e tutti i tipi di utenti industriali. Per gli scenari di test della protezione dei relè, ci concentriamo su un'uscita del segnale secondaria stabile, un comodo funzionamento sul campo e flussi di lavoro di test standardizzati, abbinati a un supporto tecnico post-vendita affidabile.

Offriamo ai clienti una guida per la selezione delle apparecchiature, formazione pratica sul funzionamento per vari test sui relè, pianificazione dello schema di test del circuito secondario e soluzioni di test personalizzate per esigenze di ispezione speciali. Ogni unità è sottoposta a un controllo completo della qualità in fabbrica, con tutorial operativi e servizio post-vendita globale disponibile. Con anni di esperienza a supporto dell'ingegneria energetica, forniamo soluzioni complete di test dei relè per aiutare i clienti ad aumentare l'efficienza della messa in servizio e dell'ispezione dei relè e garantire un funzionamento stabile dell'intero sistema di protezione dell'alimentazione. Spedizione globale rapida, termini di pagamento flessibili per acquirenti all'ingrosso.
