Prova TTR del trasformatore

Weshine® ha inventato il tester del rapporto di rotazione per testare il test TTR del trasformatore con certificato CE, alta qualità e precisione, inventato e prodotto secondo gli standard nazionali, disponibile una soluzione di test elettrica completa. Contattaci per maggiori dettagli sul tester del rapporto di rotazione per testare il test TTR del trasformatore di Weshine!

Invia richiesta PDF Scarica

Descrizione del prodotto

Weshine

Il rapporto di trasformazione di un trasformatore è pari al numero di spire dell'avvolgimento primario diviso per il numero di spire dell'avvolgimento secondario. Il rapporto di trasformazione fornisce le prestazioni desiderate del trasformatore e la tensione corrispondente richiesta dall'avvolgimento secondario.

Se la tensione secondaria deve essere inferiore alla tensione primaria - un trasformatore step-down - l'avvolgimento secondario dovrebbe avere meno spire del primario e viceversa per un trasformatore elevatore; quando il rapporto del trasformatore riduce la tensione, aumenta la corrente e viceversa. Pertanto, il rapporto tra tensione e corrente di un trasformatore ideale è direttamente correlato al rapporto di trasformazione.

Sfortunatamente i trasformatori non sono perfetti, in un vero trasformatore i rapporti di tensione o corrente potrebbero non corrispondere ai rapporti fisici del trasformatore a causa di varie perdite elettriche come nel nucleo di ferro del trasformatore (isteresi e perdite di correnti parassite) e nel rame. perdite (dovute alla resistenza degli avvolgimenti primari e secondari); pertanto, i produttori cercano di progettare trasformatori per ridurre al minimo queste perdite per la massima efficienza a pieno carico, conversione di potenza superiore al 95%, fornendo così una differenza non superiore al 5% rispetto al rapporto tensione/giro del trasformatore.

Weshine ha inventato il test del rapporto di rotazione del trasformatore, o test TTR, per la misurazioneProva TTR del trasformatoree conferma che il trasformatore ha il rapporto corretto tra spire primarie e spire secondarie. L'uso corretto di questo test può aiutare a identificare le prestazioni del commutatore di presa, i giri in corto, gli avvolgimenti aperti, i collegamenti degli avvolgimenti errati e altri guasti all'interno dei trasformatori. La gamma di tester TTR di Weshine è robusta per resistere alle condizioni difficili in cui vengono testati alcuni trasformatori. La gamma include diverse funzionalità per semplificare e velocizzare i test, nonché tester TTR trifase e tester TTR PT e CT.

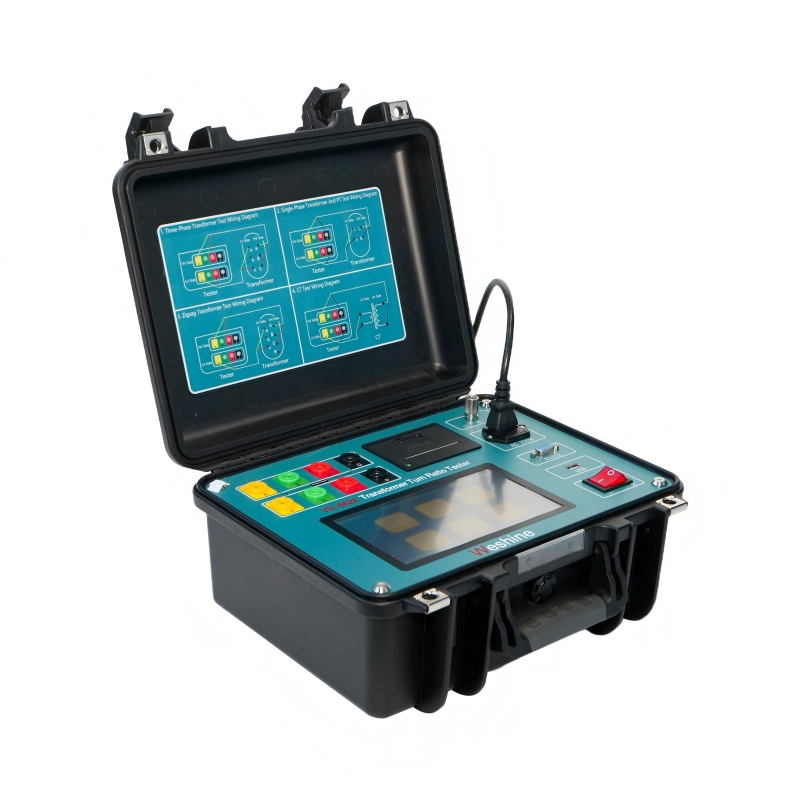

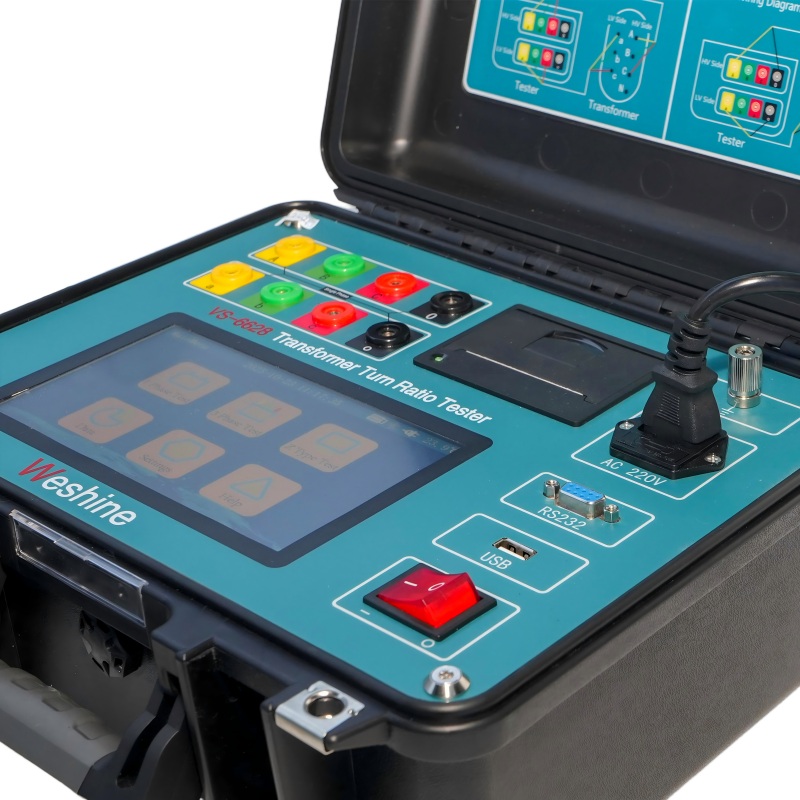

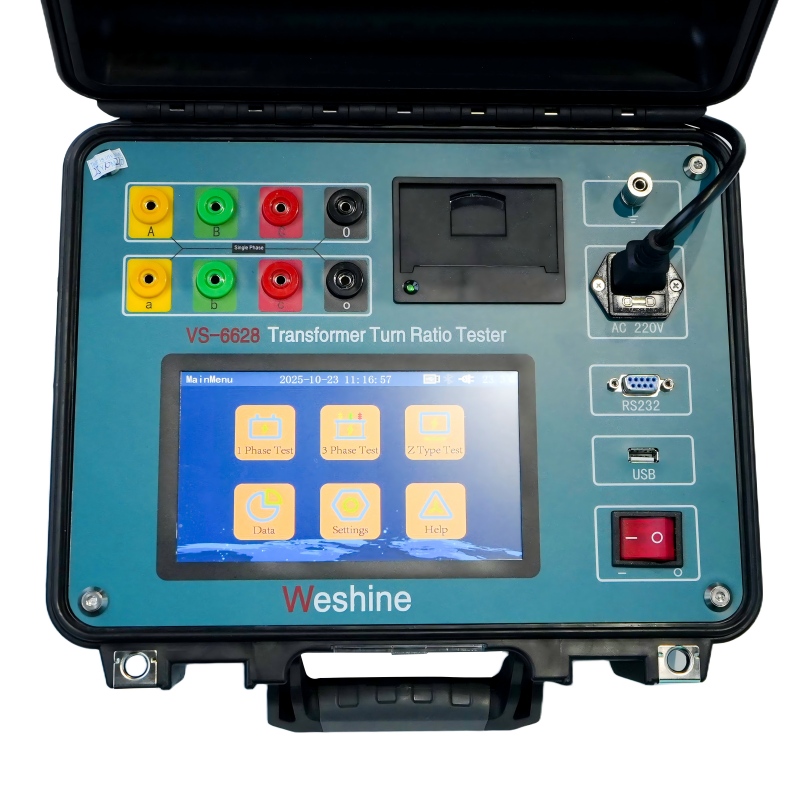

La serie VS-6628 di set di test del rapporto di rotazione del trasformatore trifase è progettata per misurare il rapporto di rotazione di trasformatori di alimentazione, strumenti e distribuzione in una sottostazione o in un ambiente di produzione. Un design robusto e robusto rende questi strumenti adatti per l'uso in una varietà di ambienti difficili. I nostri guinzagli sono appositamente progettati per fornire la necessaria flessibilità necessaria nella stagione fredda.

Ma poiché i trasformatori sono soggetti a varie sollecitazioni e modifiche, sia elettriche che meccaniche, durante la loro vita, il corretto rapporto di rotazione del trasformatore deve essere verificato prima che il trasformatore venga messo in servizio e durante i vari programmi di manutenzione, ecco il tester del rapporto di rotazione del trasformatore Pertanto, i rapporti di rotazione misurati utilizzando vari kit di test del rapporto di rotazione del trasformatore (dispositivi TTR) includono perdite tipicamente presenti nei trasformatori, risultando in rapporti di rotazione che differiscono dal numero fisico di giri, ma riflettono i rapporti di tensione effettivi previsti da produttori e utenti, o il rapporto di un vero trasformatore di potenza del trasformatore.

Weshine

INFORMAZIONI SUL PRODOTTO
nome del prodotto	TESTER RAPPORTO GIRI PER COLLAUDO TTR Collaudo Trasformatore
Numero di modello	VS-6628	Gamma di prova	0,9 ~ 10000
Precisione	0,2%	Certificati	CE; CEM; LVD; ISO;
Applicazione tipica	Verifica il rapporto di rotazione, lo sfasamento e la polarità.
Aiuta nell'identificazione
Dimensioni	345 x 295 x 175 mm	Il peso	5 kg

Selezioni

Weshine ha 8 anni di esperienza specifica per occuparsi di una gamma completa di apparecchiature elettriche. Al momento, Weshine ha inventato vari tester del rapporto di rotazione per i testProva TTR del trasformatorecome mostrato come modulo:

INFORMAZIONI PER L'ORDINE DEL TESTER DEL RAPPORTO GIRI PER COLLAUDOProva TTR del trasformatore
Gatto. No.	Gamma di prova	Precisione	Risoluzione	Dimensioni (mm)	Il peso (kg)
VS-6628	da 0,9 a 10000	0,2%	0,0001 min	345 x 295 x 175	5
VS-6629	da 0,9 a 10000	0,1% (da 0,9 a 500) 0,2% (da 500 a 3000) 0,3% (da 3000 a 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 e oltreï¼1ï¼	325x225x125	3.8
VS-6630	da 0,9 a 10000	0,1% (da 0,9 a 2000) 0,3% (da 2000 a 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	da 0,8 a 10000	0,1% (da 0,8 a 3000) 0,2% (da 3000 a 10000)	0,0001 min	320x240x130	3
VS-6628A	da 0,9 a 10000	0,1% (da 0,9 a 500) 0,2% (da 500 a 3000) 0,3% (da 3000 a 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 e oltreï¼1ï¼	246x156x62	1.7

In base ai problemi della catena di fornitura: contatta il tuo distributore Weshine autorizzato preferito per i prezzi attuali e i tempi di consegna.

Certificati di qualità

Crediamo sempre che tutto il successo della nostra azienda sia direttamente correlato alla qualità dei prodotti che forniamo. Tester del rapporto di rotazione per il testProva TTR del trasformatoresoddisfare i più elevati requisiti di qualità specificati nelle linee guida ISO9001, ISO14000:14001 e il nostro rigoroso sistema di controllo della qualità.
