Test di resistenza dell'avvolgimento CC

Weshine® Tester di resistenza dell'avvolgimento del trasformatore per test di resistenza DC dell'avvolgimento del trasformatore con certificato CE, alta qualità e precisione, inventato e prodotto secondo gli standard nazionali, soluzione completa di test elettrico disponibile. Contattaci per maggiori dettagli sul test di resistenza CC di Weshine!

introduzione al prodotto

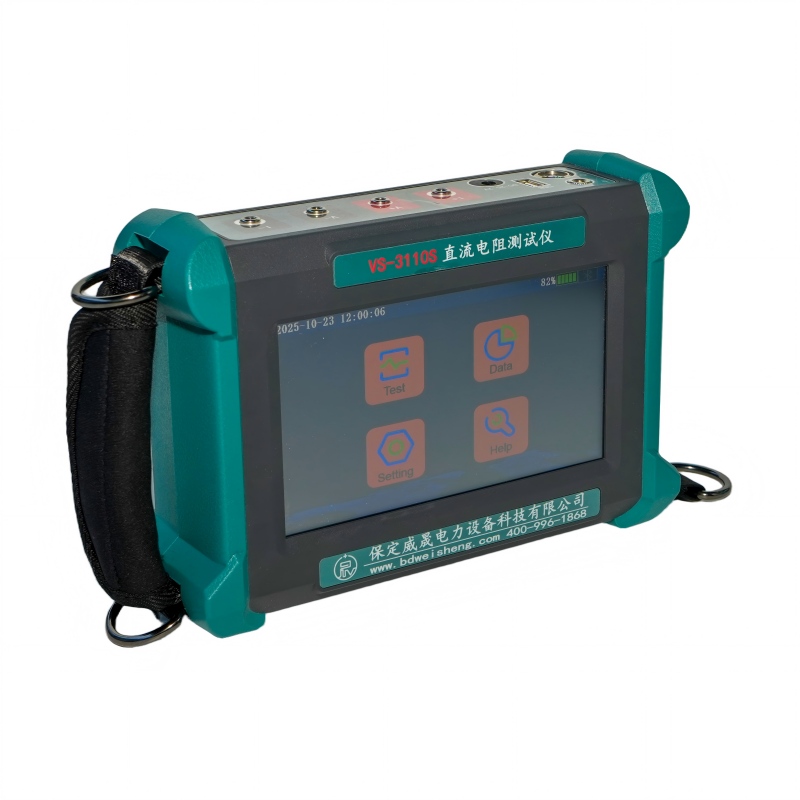

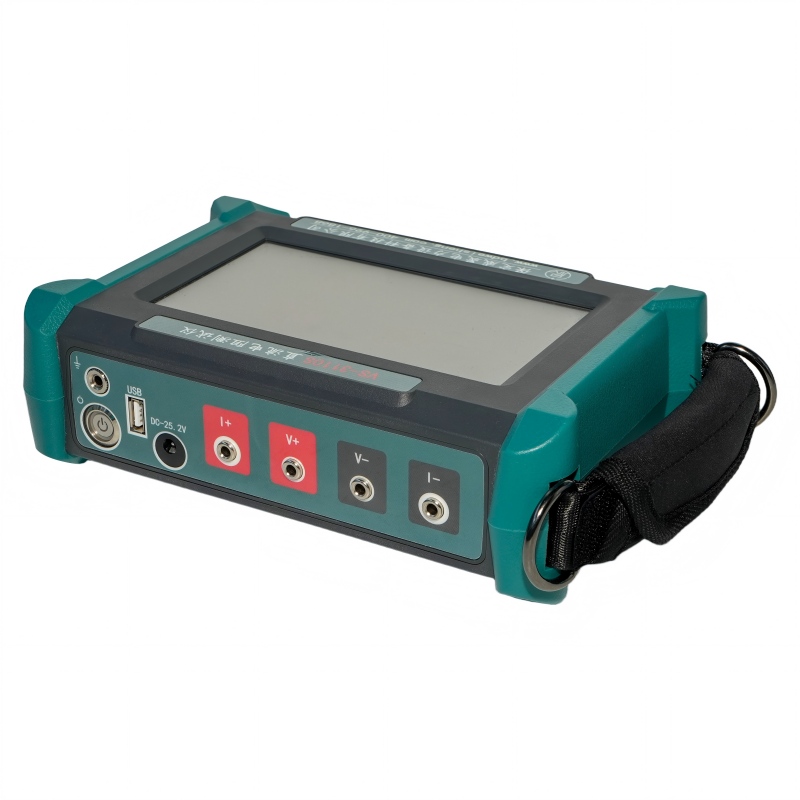

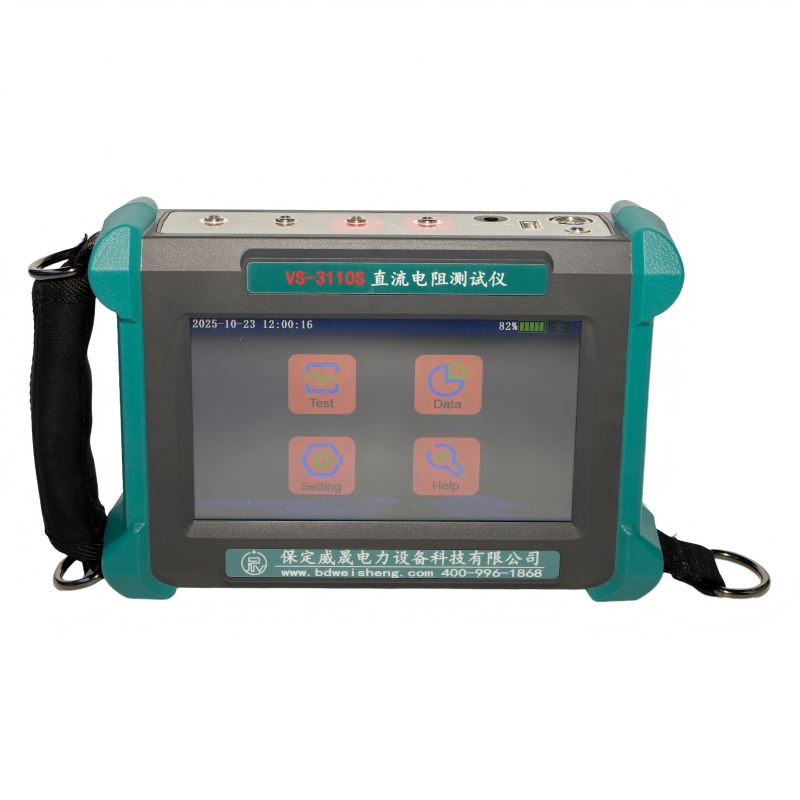

Tester di resistenza dell'avvolgimento del trasformatore per test di resistenza dell'avvolgimento CC

Il deterioramento della resistenza di isolamento del trasformatore è una delle cause più comuni di guasto del trasformatore: un trasformatore guasto è una sostituzione costosa in un sistema elettrico con il potenziale per un lungo tempo di inattività. Se non si esegue la manutenzione del trasformatore con regolari test di resistenza CC dell'avvolgimento di isolamento (come può essere eseguito dal tester di resistenza CC dell'avvolgimento del trasformatore Weshine® (serie VS-3110) delle apparecchiature di prova del trasformatore), è probabile che fallisca prima di raggiungere il suo massimo funzionamento. vita.

Il tester della resistenza dell'avvolgimento del trasformatore, chiamato anche tester della resistenza dell'avvolgimento del trasformatore, realizzato per il test della resistenza dell'avvolgimento CC, è uno strumento portatile sul campo, azionato in linea, appositamente progettato per misurare in modo sicuro e accurato la resistenza di tutti i tipi di avvolgimenti magnetici. Il tester della resistenza dell'avvolgimento del trasformatore per il test della resistenza dell'avvolgimento CC testa trasformatori, avvolgimenti di motori rotanti, reattori shunt e misurazioni di bassa resistenza di connessioni, contatti e circuiti di controllo.

L'ingresso a doppio potenziale può misurare la resistenza di due avvolgimenti primari, due avvolgimenti secondari o un avvolgimento primario e uno secondario contemporaneamente. Questa funzione di doppia lettura e doppia iniezione è un modo efficace per completare il test in tempo.

Mediante un test di resistenza dell'avvolgimento CC del trasformatore da una boccola del trasformatore ad alta tensione a un'altra, il test della resistenza del trasformatore può rivelare una grande quantità di informazioni sul trasformatore. Oltre all'evidente guasto dell'avvolgimento del trasformatore (ad esempio, un avvolgimento aperto o una spira in cortocircuito), possono essere rilevati problemi più sottili. La corrente continua, oltre a fluire attraverso l'avvolgimento, scorre anche attraverso l'interruttore di regolazione del rapporto a vuoto (DETC), l'interruttore di regolazione del rapporto a carico (sul commutatore sotto carico o OLTC), nonché numerosi collegamenti saldati e meccanici . Pertanto, l'integrità di tutti questi componenti può essere verificata con l'uso di strumenti di prova della resistenza del trasformatore. L'applicazione della corrente di prova CC tramite gli interruttori OLTC in fase di transizione (modifiche delle prese) convalida il corretto funzionamento prima dell'interruzione. Per esperienza, è noto che il commutatore temporale sotto carico presenta il rischio maggiore di malfunzionamenti poiché funziona all'interno di un trasformatore.

Tester della resistenza dell'avvolgimento del trasformatore Weshine® per il parametro del test della resistenza dell'avvolgimento CC (specifica)

Applicazione tipica

Lo scopo del tester di resistenza dell'avvolgimento del trasformatore Weshine® per il test della resistenza dell'avvolgimento CC è:

-Verificare l'integrità dell'avvolgimento del trasformatore

-Verificare l'integrità del commutatore (se presente)

-Verificare i collegamenti interni

-Calcola la perdita del conduttore causata dalla resistenza CC (p=I²R）

Le specifiche di ciascun trasformatore verranno determinate tramite test di tipo, test di routine, test speciali e altri test.

Selezioni

Weshine® ha 8 anni di esperienza specifica per la gestione della gamma completa di apparecchiature elettriche. Allo stato attuale, Weshine® ha inventato vari set per test di resistenza dell'avvolgimento CC come mostrato nel modulo:

In base ai problemi della catena di fornitura: contatta il tuo distributore Weshine® autorizzato preferito per i prezzi attuali e i tempi di consegna.

Certificati di qualità

Weshine® crede sempre che tutto il successo della nostra azienda sia direttamente correlato alla qualità dei prodotti che forniamo. Il set per test di resistenza CC soddisfa i più elevati requisiti di qualità specificati nelle linee guida ISO9001, ISO14000:14001 e nel nostro rigoroso sistema di controllo qualità.
