Test di resistenza dell'avvolgimento del trasformatore

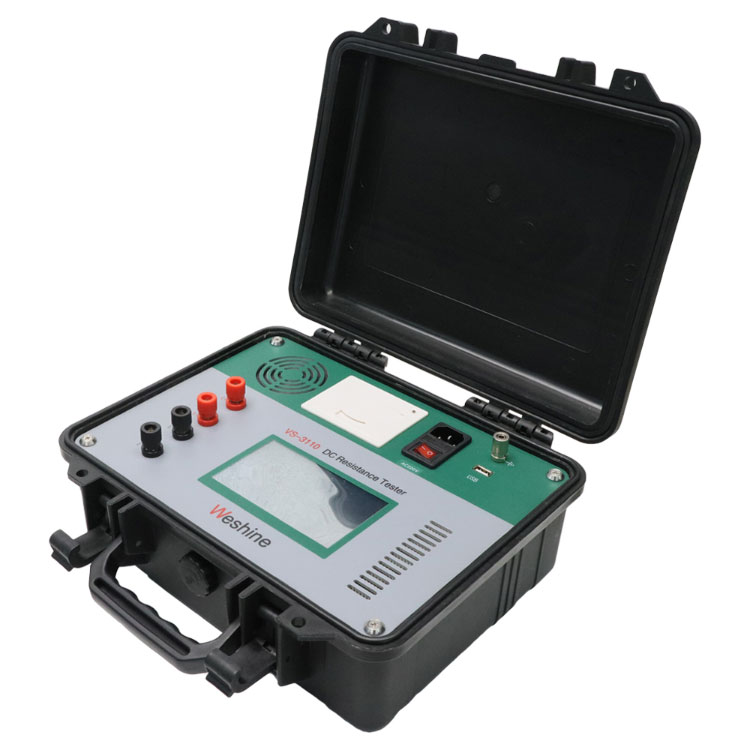

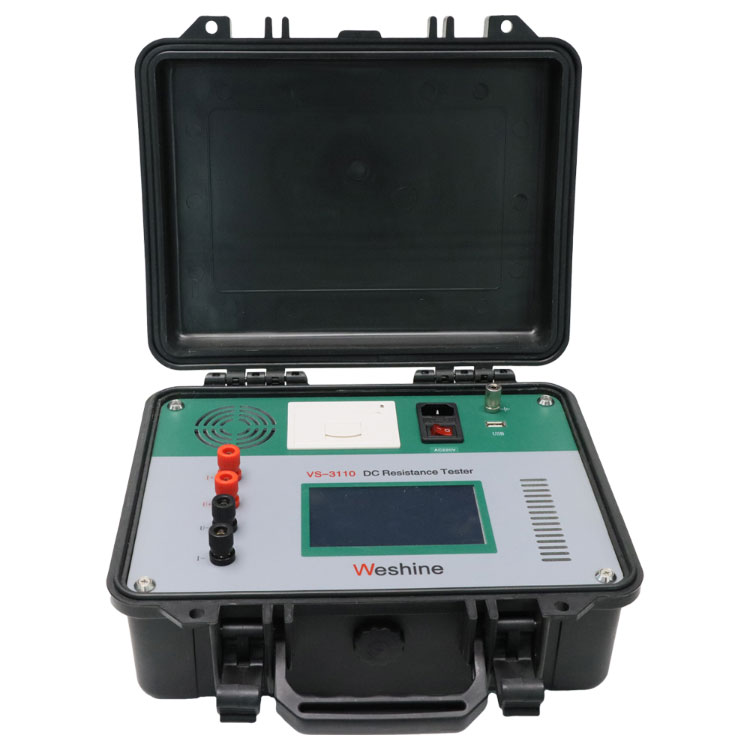

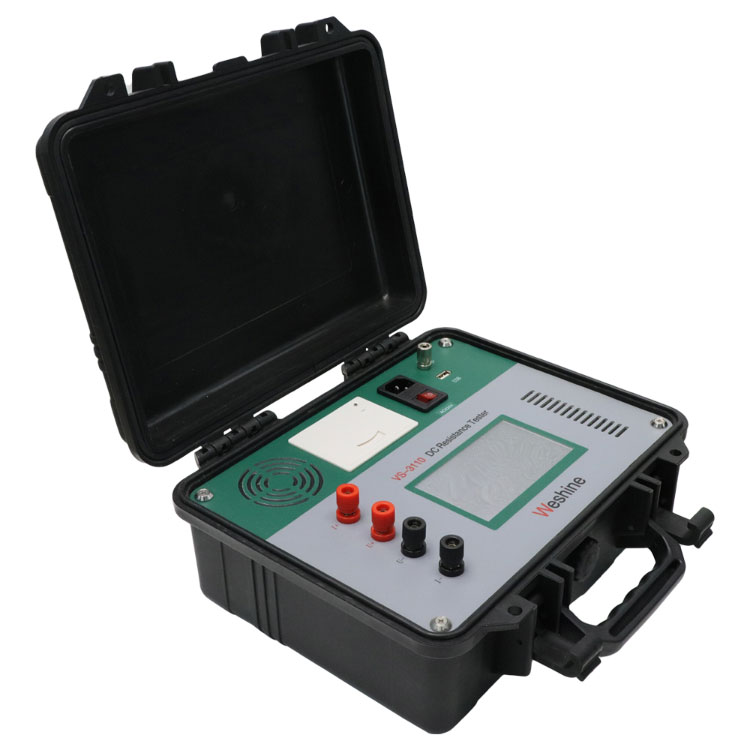

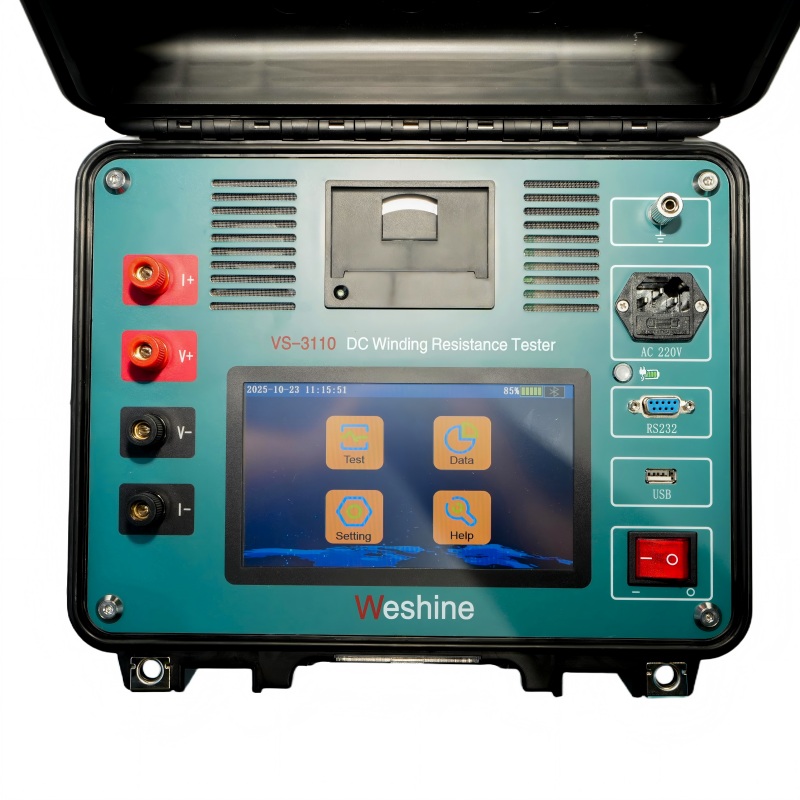

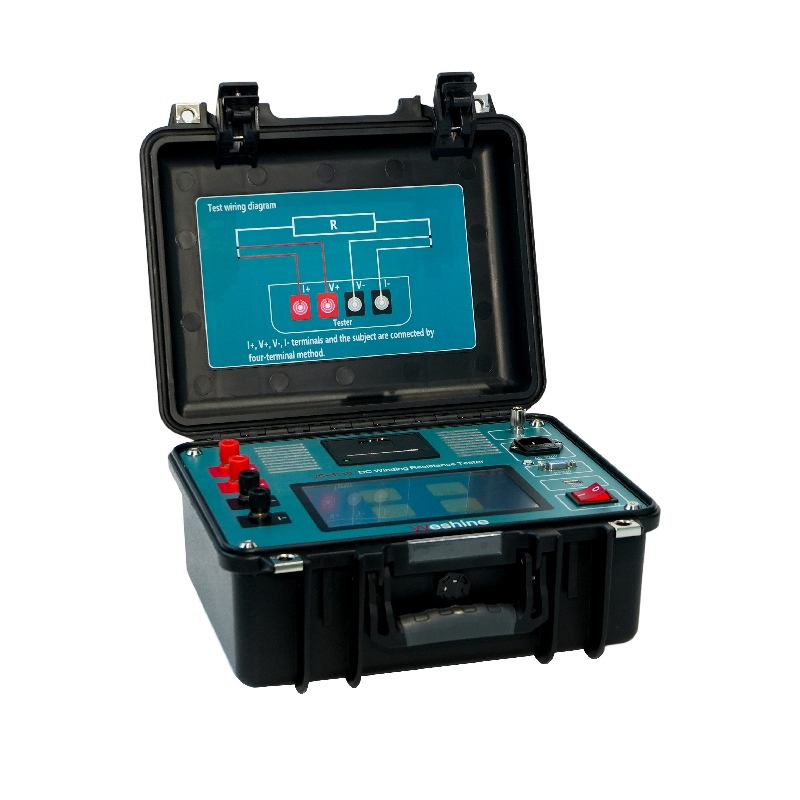

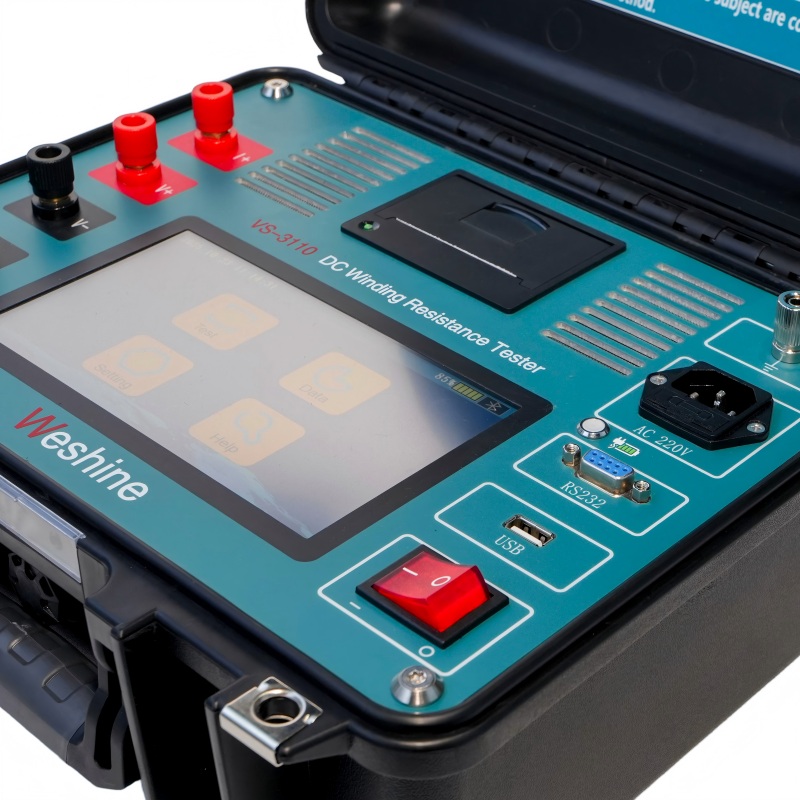

Weshine, un produttore professionale in Cina, fornisce il tester di resistenza dell'avvolgimento del trasformatore VS-3110 è uno strumento di test elettrico professionale progettato per test accurati della resistenza dell'avvolgimento del trasformatore. Conosciuto anche come tester di resistenza CC per trasformatore o ohmmetro per trasformatore, questo strumento è sviluppato per misurare la resistenza di vari avvolgimenti magnetici e collegamenti elettrici a bassa resistenza.

Il test della resistenza dell'avvolgimento del trasformatore è un importante metodo diagnostico utilizzato per verificare le condizioni elettriche degli avvolgimenti del trasformatore, controllare le connessioni interne e valutare l'integrità dei commutatori. Misurando accuratamente i valori di resistenza CC, gli ingegneri possono identificare potenziali problemi relativi alle connessioni degli avvolgimenti e alle condizioni dei conduttori durante la produzione, l'installazione, la messa in servizio e la manutenzione del trasformatore.

Perché il test della resistenza dell'avvolgimento del trasformatore è importante?

Il test della resistenza dell'avvolgimento del trasformatore è uno dei test elettrici di routine più importanti utilizzati per verificare l'integrità dell'avvolgimento, rilevare connessioni allentate, identificare difetti del commutatore e valutare le condizioni del conduttore.

Confrontando i valori di resistenza tra le fasi e i registri storici di manutenzione, gli ingegneri possono identificare le anomalie prima che si trasformino in guasti al trasformatore.

I problemi tipici rilevati includono:

Collegamenti degli avvolgimenti allentati

Commutatori danneggiati

Giunti brasati scadenti

Giri di avvolgimento in corto

Conduttori invecchiati

Elevata resistenza di contatto

Caratteristiche principali

1. Misurazione accurata della resistenza dell'avvolgimento del trasformatore

Il VS-3110 è appositamente progettato per la misurazione precisa della resistenza CC degli avvolgimenti del trasformatore. Con un intervallo di prova compreso tra 200 μΩ e 50 kΩ e una precisione di misurazione di ±0,2%, fornisce dati di resistenza affidabili per l'ispezione e la manutenzione del trasformatore.

2. Uscita corrente di prova da 10 A

Lo strumento fornisce una corrente di uscita massima di 10 A, consentendo una misurazione stabile della resistenza per applicazioni su avvolgimenti di trasformatori.

La corrente di prova appropriata aiuta a ottenere valori di resistenza accurati e supporta procedure di prova efficienti per diversi tipi di avvolgimenti elettrici.

3. Misurazione del doppio ingresso potenziale

La funzione di ingresso a doppio potenziale consente al tester di misurare:

Due avvolgimenti primari

Due avvolgimenti secondari

Un avvolgimento primario e un avvolgimento secondario

Questo design migliora l'efficienza dei test abilitando funzioni di misurazione simultanee.

4. Funzione doppia lettura e doppia iniezione

La funzione di doppia lettura e doppia iniezione fornisce un metodo di prova pratico per gli ingegneri che necessitano di completare le misurazioni della resistenza degli avvolgimenti in modo efficiente.

Aiuta a migliorare la produttività dei test sul campo mantenendo l'accuratezza della misurazione.

Tester di resistenza del trasformatore da 10 A per la resistenza dell'avvolgimento Prova del trasformatore

Il tester di resistenza del trasformatore da 10 A, chiamato anche tester di resistenza CC per trasformatore o ohmmetro per trasformatore, realizzato per l'avvolgimento test di resistenza del trasformatore, è un funzionamento in linea, portatile sul campo strumento appositamente progettato per misurare in modo sicuro e accurato il resistenza di tutti i tipi di avvolgimenti magnetici. Testa i trasformatori rotanti avvolgimenti del motore, reattori shunt e misurazioni a bassa resistenza dei collegamenti, contatti e circuiti di controllo.

Il doppio ingresso potenziale può misurare il resistenza di due avvolgimenti primari, due avvolgimenti secondari o un primario e un avvolgimento secondario contemporaneamente. Si tratta di doppia lettura e doppia iniezione la funzione è un modo efficace per completare il test in tempo.

Weshine®Test di resistenza dell'avvolgimento del trasformatoreParametro (Specifica)

Applicazione tipica

Lo scopo di Weshine®  Test di resistenza dell'avvolgimento del trasformatoreÈ:

-Verificare l'integrità dell'avvolgimento del trasformatore

-Verificare l'integrità del commutatore (se qualsiasi)

-Verificare i collegamenti interni

-Calcola la perdita del conduttore causata dalla corrente continua resistenza (p=I²R）

Le specifiche di ciascun trasformatore lo faranno essere determinato attraverso prove di tipo, prove di routine, prove speciali e altre prove.

Selezioni

Weshine ha 8 anni di esperienza in particolare per trattare la gamma completa di apparecchiature elettriche. Al momento, Weshine sì ha inventato vari tester di resistenza del trasformatore come mostrato nel modulo:

In base ai problemi della catena di fornitura: per favore contatta il tuo distributore Weshine autorizzato preferito per i prezzi attuali e tempi di consegna.

Certificati di qualità

Crediamo sempre che tutto il successo di la nostra azienda è direttamente correlata alla qualità dei prodotti che forniamo. Avvolgimento il test di resistenza del trasformatore soddisfa i più elevati requisiti di qualità specificati nelle linee guida ISO9001, ISO14000:14001 e nel nostro rigoroso sistema di controllo qualità.
