Descrizione del prodotto

WeshinePI Test del trasformatorecon display d'arco digitale e analogico, progettato per prove di resistenza di isolamento ad alta tensione nella manutenzione e assistenza di cavi, macchinari di impianti rotanti, trasformatori, quadri e applicazioni industriali.

I test di isolamento CC vengono eseguiti a 250 V, 500 V, 1000 V, 2500 V, 5000 V. Il campo di misurazione della resistenza di isolamento va da 100 k Î© a 1000 G Î©. Viene fornita la scarica automatica per i circuiti capacitivi sotto test e viene visualizzata la tensione in calo.

Il terminale di protezione può essere utilizzato per ridurre al minimo gli effetti della dispersione superficiale e quindi misurazioni errate durante l'esecuzione di test di resistenza di isolamento.

Per gli oggetti di test capacitivi, lo strumento si scaricherà automaticamente attraverso un resistore interno e indicherà la tensione tra i terminali nell'intervallo da 30 V a 600 V con tensioni più elevate indicate da âHiâ. Questa funzione fornirà un'indicazione di tensione in calo dopo il test dei carichi reattivi. Quando l'indicatore di tensione scompare, l'utente può tranquillamente scollegare i puntali.

WeshinePI Test del trasformatoreè alimentato da otto celle IEC LR6 (AA) da 1,5 V. Le caratteristiche di sicurezza del progetto includono un indicatore di avvertenza di alta tensione, visualizzazione della tensione esterna dopo il test IR, scarica automatica dei carichi reattivi e dei puntali

APPLICAZIONE

I materiali isolanti elettrici si deteriorano nel tempo portando a guasti e costose spese di riparazione. I tester della resistenza di isolamento applicano una tensione CC regolata attraverso l'isolamento e misurano il flusso di corrente attraverso di esso applicando la legge di Ohm per calcolare la resistenza di isolamento. La corrente scorre perché nessun materiale isolante è perfetto.

Gli usi del tester IR includono:

â

■ Installazione di attrezzature

■ Manutenzione ordinaria

■ Risoluzione dei problemi

I test di isolamento con CC ad alta tensione influiscono sulla polarizzazione dell'isolamento in modo tale che test consecutivi senza scarica completa dell'unità sottoposta a test produrranno risultati diversi.

È necessario prestare attenzione a utilizzare sempre lo stesso processo e la stessa tecnica di connessione e test di un isolante per essere in grado di ottenere risultati di tendenza. È importante registrare la temperatura dell'isolamento così come i valori IR

CARATTERISTICHE E VANTAGGI

■ Tester di resistenza d'isolamento compatto e robusto

■ Funzionamento semplice e selezione della gamma di tensione

■ Voltmetro AC e DC (30 V - 600 V)

■ Timer test IR impostabile dall'utente (predefinito 1 min), (max. 19 m 50 s)

■ Custodia morbida per strumento e cavi

■ Avvio rapido e guida completa per l'utente

■ Bloccaggio delle spine isolate HV per una maggiore sicurezza

■ Gli otturatori sui terminali impediscono l'ingresso accidentale di sporco e altri oggetti

SPECIFICHE

Gamma di isolamento	0,1 MÎ© a 2 TÎ©
Tensioni nominali di prova	250 V, 500 V, 1000 V, 2500 V, 5000 V
Precisione della tensione del terminale
	tensione di prova
	â¥1000 V 0... 5% del nominale tensione di prova
Precisione dell'isolamento	±5% ±3 cifre
Corrente di corto circuito	5 mA±0,5 mA
Precisione del voltmetro	±2%lettura±3cifre
Alimentazione elettrica	8 batterie LR6/AA
Intervallo di temperatura e umidità di esercizio
	- da 20°C a 45°C
Umidità	80% di umidità relativa
Intervallo di temperatura e umidità di stoccaggio
	da -20 °C a 60 °C
Protezione di sicurezza	Isolamento Cat III 600 V
Nota	L'errore di servizio con i limiti ambientali dichiarati è due volte errore intrinseco
CEM	Conforme a IEC 61326-1:2013
Dimensioni	177 mm x 226 mm x 100 mm
Il peso	1,9 kg (includere la batteria)

VS-3121

Il VS-3121PI Test del trasformatoreè stato progettato per applicazioni di test elettriche e industriali, in cui le tensioni di funzionamento superano i 1000 V e sono richieste tensioni di test di isolamento più elevate.

A differenza del VS-3121A, il VS-3121 offre tensioni a range fisso di 50 V, 100 V, 250 V, 500 V, 1000 V e 2500 V.

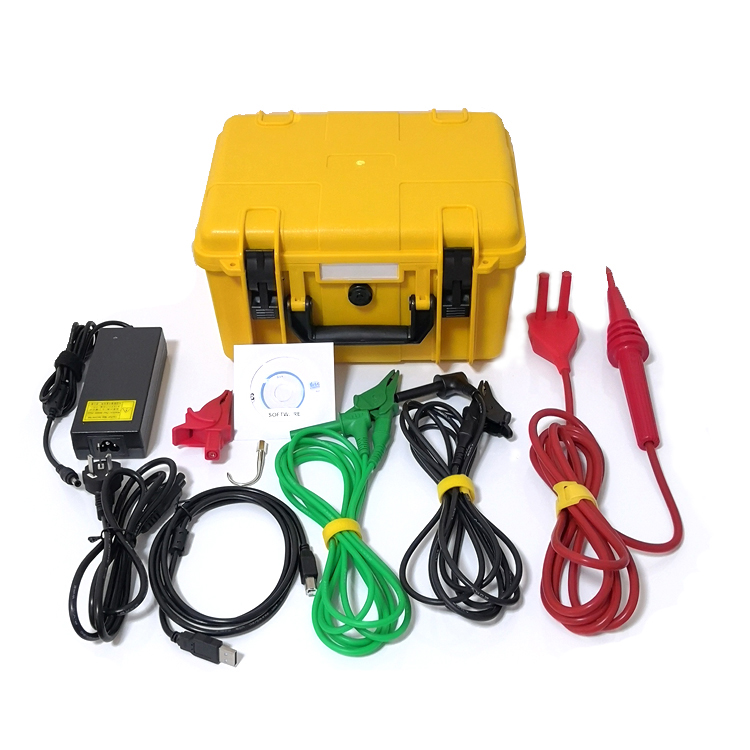

Sono necessarie apparecchiature con tensioni di esercizio superiori a 1 kVPI Test del trasformatores a tensioni superiori a 1 kV. Al centro dei test ad alta tensione, le nostre unità da 5/10/15 kV offrono il massimo livello di test di qualità insieme a sicurezza, praticità e portabilità di prim'ordine.

Per la completa capacità di test di isolamento di tutti i capitali elevati

VS-3127

Il VS-3127PI Test del trasformatoreoffre la possibilità di eseguire misurazioni accurate della resistenza di isolamento fino a 15 kV di tensione di prova con una resistenza massima di 30 TÎ©. La precisione della misurazione della resistenza è ± 5 % da 1 MÎ© a 3 TÎ©!

Per i servizi pubblici e le società di servizi, il VS-3127 è un tester completo con la sua flessibilità e capacità di prova futura. Weshine VS-3127 è progettato per funzionare ovunque tu lavori.

Tensione nominale di uscita massima portata 7 marce (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Max corrente di corto circuito 7mA

Test di resistenza di isolamento (IR), test dell'indice di polarizzazioneï¼PI), test del rapporto di assorbimento dielettrico (DAR). Modalità test di rampa (RAMP), modalità test di resistenza filtrata (FR). *Test di capacità (Cap.).

Funzione di monitoraggio della tensione, monitoraggio automatico della tensione attiva del misurato

PERCHE' PROVARE A 15 KV?

Da 5 kV a 15 kV triplicherà la corrente di prova - questo può impedire una corrente di prova negativa in presenza di rumore elevato.

15 kV è specificato per asset da 35.000 V a 69.000 V in base a NETA ATS 2007.

I motori superiori a 34.500 V devono essere testati a 15 kV in base a NETA ATS 2007.

SPECIFICHE

Gamma di isolamento	0,1 MÎ© a 30 TÎ©
Tensioni nominali di prova	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Precisione della tensione del terminale
	ï¼5%ï½10%ï¼±10V
Precisione dell'isolamento	Da 1 MÎ© a 3 TÎ©, ±5% ±3 cifre
	ï¼3 TÎ©, ±20% ±3 cifre
Corrente di corto circuito	â¥7 mA ±0,5 mA
Modalità test di rampa	±2%lettura±3cifre
Alimentazione elettrica	Passare alla tensione preimpostata eseguendo il test con un incremento del 10% della tensione preimpostata
Intervallo di temperatura e umidità di esercizio
	- da 20°C a 50°C
Umidità	80% di umidità relativa
Intervallo di temperatura e umidità di stoccaggio
	da -25 °C a 65 °C
Prova di tensione	CA/CC: 0Vï½1000V, Precisione: ±5%lettura±3V
Prova di capacità	10nFï½25uF, Precisione: ±10%lettura±10nF
Prova attuale	0.01nAï½7mA, Precisione: ±5%lettura±0,5nA
Protezione di sicurezza	Isolamento Cat III 600 V
Nota	L'errore di servizio con i limiti ambientali dichiarati è due volte errore intrinseco
CEM	Conforme a IEC 61326-1:2013
Dimensioni	280 mm x 260 mm x 160 mm
Il peso	4,9 kg (includere la batteria)

Selezioni

Weshine ha 8 anni di esperienza specifica per occuparsi di una gamma completa di apparecchiature elettriche. Al momento, Weshine ha inventato variPI Test del trasformatoreper ogni passaggio come mostrato come modulo:

INFORMAZIONI PER L'ORDINE PERPI Test del trasformatoreS
Gatto. No.	Tensione massima di prova	Intervallo di prova massimo	IR/PI/DAR	RAMPA	FR	Cap.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

In base ai problemi della catena di fornitura: contatta il tuo distributore Weshine autorizzato preferito per i prezzi attuali e i tempi di consegna.
