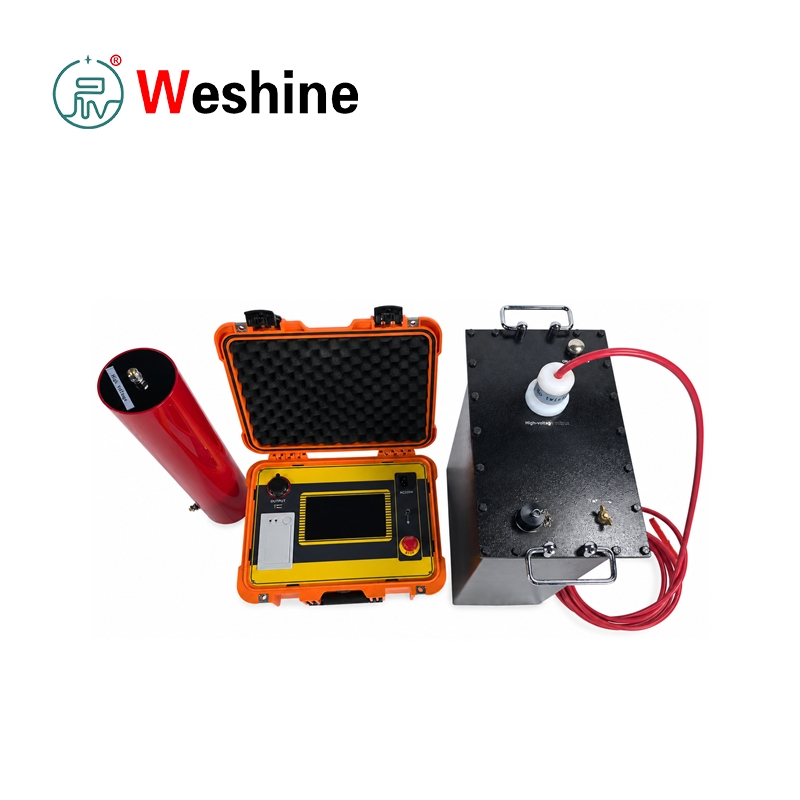

Generatore ad alta tensione a frequenza ultra bassa

In qualità di produttore professionale in Cina, Weishine vorrebbe fornirti un generatore di alta tensione a frequenza ultra bassa di alta qualità, progettato per test di resistenza CA dell'isolamento elettrico laddove le apparecchiature di prova a frequenza industriale convenzionali richiederebbero una capacità eccessiva. Nei test di isolamento preventivo, i test di resistenza all'alta tensione sono uno dei metodi più importanti per verificare se l'isolamento delle apparecchiature può resistere in sicurezza alla tensione di prova specificata. Per gli oggetti di prova di grande capacità come cavi di alimentazione XLPE, condensatori di potenza, generatori di grandi dimensioni e motori, i test di resistenza CA a 50 Hz spesso richiedono un trasformatore di prova di grandi dimensioni o un set di prova risonante. Un sistema di test a frequenza ultrabassa da 0,1 Hz riduce la capacità di potenza di prova richiesta e rende i test sul campo più pratici. Il design compatto e portatile riduce i costi di approvvigionamento complessivi per i team di ingegneri sul campo.

L'unità di test genera alta tensione CA controllata a frequenza ultrabassa. Le frequenze di uscita disponibili sono 0,1 Hz, 0,05 Hz, 0,02 Hz e 0,01 Hz. La frequenza più bassa consente allo strumento di testare carichi capacitivi più grandi mantenendo gestibili le dimensioni dell'apparecchiatura di prova e la richiesta di potenza. Secondo il manuale, il sistema è particolarmente adatto per apparecchiature elettriche con grande capacità equivalente, inclusi cavi di alimentazione, condensatori, generatori di medie e grandi dimensioni e motori.

Componenti del prodotto

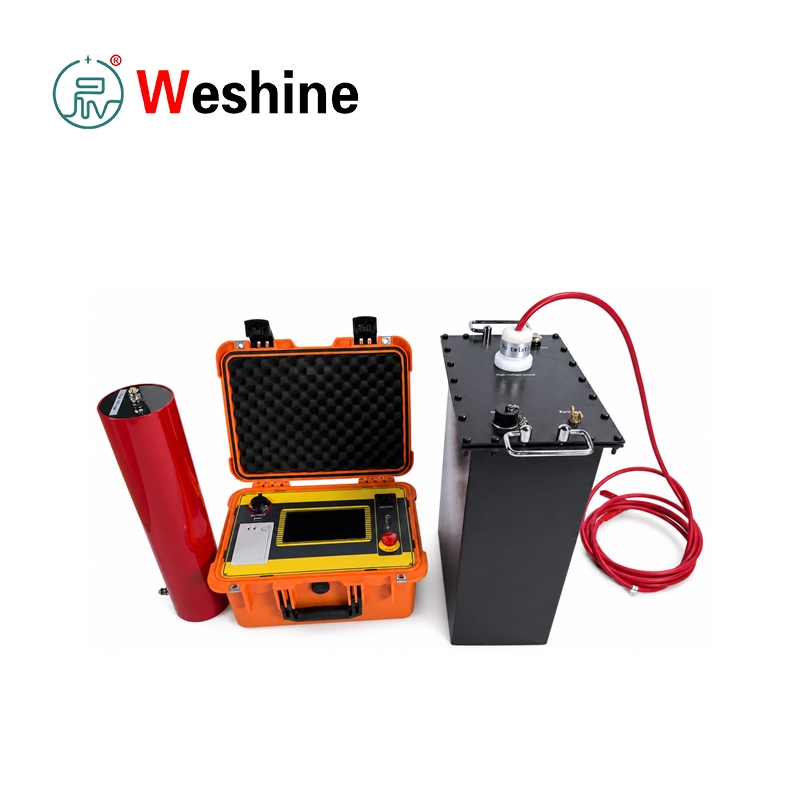

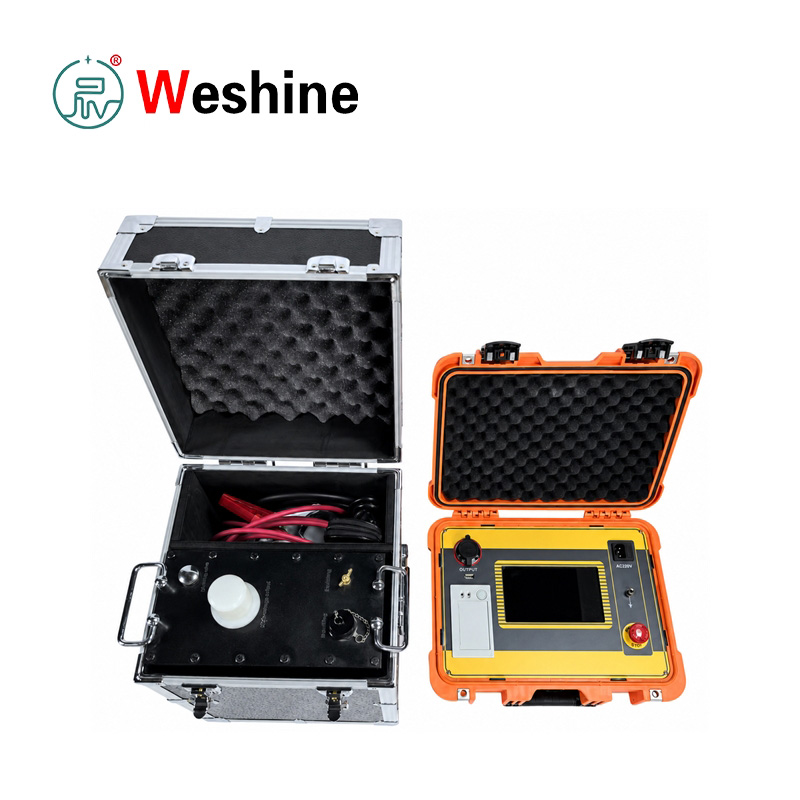

Il sistema è composto da due parti principali: un controller e un booster ad alta tensione.

Il controller include un touch screen capacitivo da 7 pollici, interruttore di alimentazione, ingresso CA 220 V, terminale di messa a terra, porta di comunicazione USB, stampante e pulsante di arresto di emergenza.

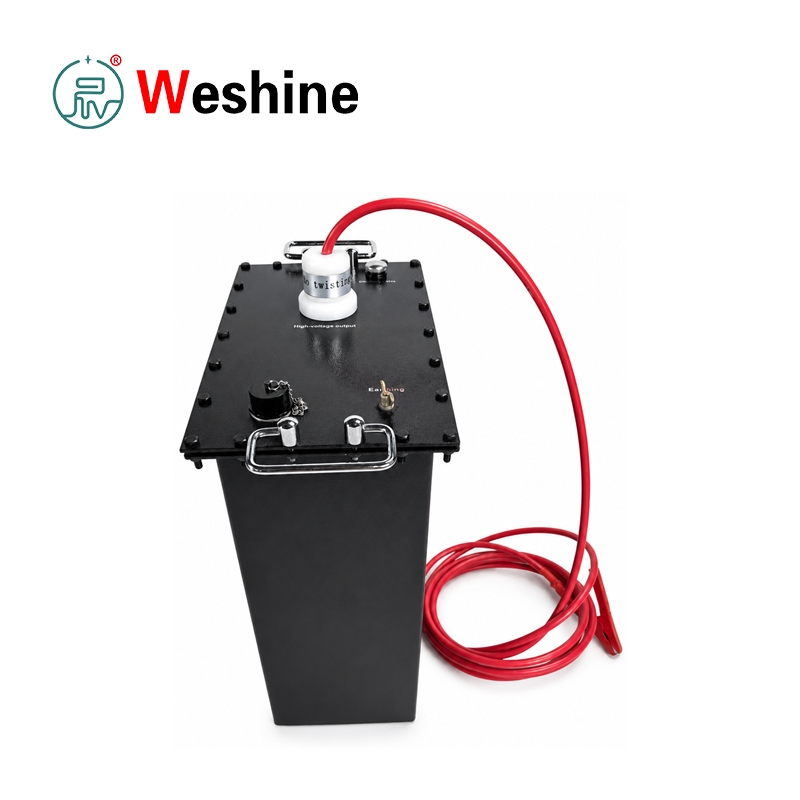

Il booster produce l'uscita ad alta tensione ed è collegato al controller tramite il cavo di controllo a bassa tensione in dotazione. L'uscita ad alta tensione è collegata all'oggetto in prova utilizzando il cavo ad alta tensione in dotazione e gli accessori di messa a terra.

Il funzionamento è automatizzato

Dopo il cablaggio, l'utente imposta la frequenza di uscita, la durata del test, la tensione di test, il limite di sovracorrente lato alta tensione e il limite di sovratensione sul touch screen. All'avvio del test, lo strumento esegue l'autocontrollo del carico, l'aumento automatico della tensione, l'uscita ad ampiezza costante, la temporizzazione, lo spegnimento normale e la scarica automatica. Lo strumento può arrestarsi tramite timer o tramite arresto manuale. Fornisce inoltre protezione da arresti anomali tramite protezione da sovratensione e sovracorrente.

Questo generatore ad alta tensione a frequenza ultra bassa adotta il controllo del feedback negativo a circuito chiuso ad alta e bassa tensione. Il manuale afferma che l'uscita non produce un effetto di aumento capacitivo. Molteplici funzioni di protezione includono protezione da sovratensione, protezione da sovracorrente lato alta tensione e protezione da sovracorrente lato bassa tensione, con tempo di azione della protezione non superiore a 10 ms. Il controller e il generatore ad alta tensione sono collegati tramite il controllo a bassa tensione e il controllo ottico viene utilizzato per un funzionamento più sicuro. Design hardware durevole, lunga durata per l'utilizzo di progetti a lungo termine e test ripetuti.

I risultati dei test possono essere stampati direttamente come rapporto di test. I dati cronologici vengono salvati automaticamente dopo il normale arresto del timer, l'arresto manuale, l'arresto della protezione da sovratensione o l'arresto della protezione da sovracorrente. Lo strumento può memorizzare fino a 64 registrazioni di misure; i record più vecchi vengono automaticamente eliminati quando viene superato il limite di archiviazione. Il sistema supporta inoltre l'impostazione di data e ora, la commutazione dell'interfaccia cinese e inglese, la memorizzazione automatica, la stampa automatica e la comunicazione USB con il software di gestione superiore.

L'apparecchiatura di prova è conforme al DL/T 849.4-2004, Condizioni tecniche generali per generatori di alta tensione a frequenza ultrabassa. Il manuale fa inoltre riferimento al metodo di prova VLF da 0,1 Hz per cavi di alimentazione isolati XLPE da 35 kV e inferiori. Nell'uso sul campo, la capacità dell'oggetto in prova non deve superare il carico capacitivo nominale della configurazione dello strumento selezionata. Se la capacità dell'oggetto in prova è inferiore a 0,05 μF, è possibile collegare in parallelo un condensatore ausiliario da 0,05 μF per supportare l'uscita normale.

Parametro del prodotto

Guida al prodotto

Principio di funzionamento del dispositivo di test VLF

Il dispositivo di test VLF portatile funziona sostituendo un test di resistenza alla frequenza di rete di 50 Hz con un test CA a frequenza ultrabassa.

Per gli oggetti di prova capacitivi, la corrente è proporzionale alla frequenza, alla capacità e alla tensione. Riducendo la frequenza a 0,1 Hz o meno, la capacità di potenza di prova richiesta viene notevolmente ridotta pur mantenendo lo scopo pratico dei test di resistenza all'isolamento CA.

Collegamento dell'apparecchiatura prima del test

Prima del test, connettiti:

secondo lo schema elettrico nel manuale.

Il terminale di terra deve essere collegato a terra. L'ingresso CA è collegato a una fonte di alimentazione da 220 V, 50 Hz.

Se viene utilizzato un generatore portatile, la tensione e la frequenza di uscita del generatore devono essere stabili.

Impostazione dei parametri e preparazione del test

Accendere il controller e accedere alla schermata di impostazione dei parametri.

Impostare i seguenti parametri:

Le frequenze disponibili includono:

La durata del test può essere impostata da 0 a 99 minuti.

I valori di tensione e corrente visualizzati dallo strumento sono valori di picco.

Processo di test automatico

Dopo aver premuto Start, lo strumento esegue l'autodiagnosi.

Il processo di test include:

1. Carica l'autocontrollo
2. Aumento automatico della tensione
3. Uscita ad ampiezza costante
4. Resistere ai tempi
5. Spegnimento e scarica automatici

Se non viene rilevato alcun carico, il controller visualizza un avviso di assenza di carico.

Dopo aver raggiunto la tensione impostata, lo strumento mantiene l'uscita ad ampiezza costante e avvia il processo di temporizzazione della resistenza.

Quando viene raggiunto il tempo impostato, il sistema interrompe l'uscita ad alta tensione e scarica automaticamente l'oggetto in prova.

Modalità di spegnimento e gestione dei dati

Lo strumento supporta:

Spegnimento normale

Spegnimento anomalo

In ciascuna modalità di spegnimento, i dati del test vengono memorizzati come dati cronologici.

Gli utenti possono:

Guida al test dei cavi

Per testare i cavi:

1. Scollegare tutte le apparecchiature elettriche collegate al cavo prima del test.
2. Misurare la resistenza di isolamento con un megaohmmetro.
3. Eseguire il test di resistenza VLF solo dopo che il controllo dell'isolamento è accettabile.

Il manuale specifica:

Durata della prova:

Guida ai test sui motori sincroni

Per i test sui motori sincroni, il manuale raccomanda test fase per fase.

Metodo di prova:

Il tempo di prova è generalmente lo stesso della prova di tenuta a frequenza industriale, comunemente:

Durante il test, gli operatori dovrebbero osservare:

Scarico di sicurezza dopo il test

Dopo lo spegnimento, utilizzare l'asta di scarica per scaricare completamente l'oggetto in prova prima di rimuovere eventuali cavi.

Questo passaggio è essenziale, soprattutto per apparecchiature capacitive come:

Caratteristiche

1．Supporta test di resistenza CA a frequenza ultrabassa da 0,1 Hz.

2．Supporta la selezione della frequenza di uscita di 0,05 Hz, 0,02 Hz e 0,01 Hz.

3．Fornisce aumento automatico della tensione, uscita ad ampiezza costante, temporizzazione, spegnimento e scarica.

4．Misura e visualizza l'uscita ad alta tensione e la corrente di prova come valori di picco.

5．Fornisce protezione da sovratensione per l'uscita ad alta tensione.

6．Fornisce protezione da sovracorrente sul lato ad alta tensione e sul lato a bassa tensione.

7．Interrompe automaticamente l'uscita quando la tensione o la corrente supera il limite impostato.

8．Tempo di azione della protezione non superiore a 10 ms.

9．Fornisce il funzionamento del touch screen capacitivo da 7 pollici.

10．Visualizza i dati del test e la forma d'onda di uscita sul touch screen.

11．Include la memorizzazione automatica dei dati storici per un massimo di 64 record.

12．Fornisce una stampante integrata per la stampa del rapporto di prova.

13．Supporta la comunicazione USB con il software di gestione superiore.

14．Include la commutazione dell'interfaccia cinese e inglese.

15．Fornisce il controllo del feedback negativo ad alta tensione e bassa tensione a circuito chiuso.

16．Supporta test di resistenza CA di oggetti di prova di grande capacità.

17．Include asta di scarica e cavo di messa a terra per una scarica post-test sicura.

18．Fornisce un pulsante di arresto di emergenza sul controller.

19．Supporta il funzionamento interno ed esterno.

20．Include condensatore di compensazione per oggetti di prova di piccola capacità.

Scenari applicativi

Servizi energetici

Le società di servizi energetici utilizzano le apparecchiature di prova VLF per resistere alle prove di cavi di alimentazione a media tensione, motori di grandi dimensioni, generatori, condensatori e altre apparecchiature elettriche di grande capacità durante la manutenzione preventiva e i test di accettazione.

Produttori di trasformatori

I produttori di trasformatori e apparecchiature elettriche possono utilizzare il set di prova in aree di prova in cui i sistemi di isolamento a grande capacità richiedono la verifica della resistenza CA a frequenza ridotta.

Centrali elettriche

Le centrali elettriche utilizzano lo strumento per testare la resistenza degli avvolgimenti dello statore del generatore, dei motori di grandi dimensioni, dei cavi di servizio delle stazioni e dei relativi sistemi di isolamento durante la messa in servizio, la revisione e la manutenzione ordinaria.

Ferrovie

I sistemi di alimentazione ferroviaria utilizzano cavi di media tensione e apparecchiature rotanti. L'unità di test supporta i test di resistenza sul campo durante le interruzioni di manutenzione programmate.

Impianti Industriali

Strutture industriali come impianti minerari, petrolchimici, siderurgici e manifatturieri possono utilizzare lo strumento per resistere ai test di isolamento di cavi e motori nei sistemi di distribuzione dell'energia degli impianti.

Università

Università e centri di formazione possono utilizzare il sistema per insegnare i principi dei test di resistenza VLF, il calcolo della corrente capacitiva, le procedure di test dei cavi e le pratiche di sicurezza ad alta tensione.

Laboratori di prova

I laboratori ad alta tensione possono fare affidamento sul generatore ad alta tensione a frequenza ultra bassa per prove di resistenza CA di oggetti di prova capacitivi, campioni di cavi, motori e sistemi di isolamento che richiedono una tensione a frequenza ultra bassa controllata.

Manutenzione dei cavi

Le squadre di manutenzione dei cavi utilizzano il dispositivo di test per test di accettazione dei cavi XLPE, test preventivi, controlli di follow-up dei guasti e verifica dell'isolamento dopo l'installazione o la riparazione.

Applicazioni

Test di resistenza CA VLF da 1．0,1 Hz.

2．Il cavo di alimentazione XLPE resiste ai test.

Test di isolamento del cavo da 3．35 kV e inferiore.

4．Il condensatore di potenza resiste ai test.

5．Test di isolamento di generatori di medie e grandi dimensioni.

6．Test di resistenza dell'avvolgimento dello statore del motore.

7．Test di passaggio del cavo.

8．Test di manutenzione preventiva del cavo.

9．Verifica dell'isolamento delle apparecchiature di grande capacità.

10．Test di resistenza CA sul campo con capacità di potenza di prova ridotta.

11．Test automatico temporizzato ad alta tensione.

12．Test di resistenza protetti da sovratensione e sovracorrente.

13．Memorizzazione dei record storici dei test.

14．Generazione del rapporto di prova stampato.

15．Verifica delle condizioni di isolamento prima dell'energizzazione.

Caso del cliente

Industria: Appaltatore di manutenzione cavi.

Problema: un appaltatore della manutenzione doveva eseguire test di accettazione su un cavo XLPE a media tensione appena installato. Le apparecchiature convenzionali resistenti alla corrente alternata a frequenza industriale erano difficili da trasportare e richiedevano una maggiore capacità di potenza a causa della capacità del cavo. Il team aveva bisogno di una soluzione portatile di resistenza CA adatta per i test sui cavi sul campo.

Processo di test: i tecnici hanno scollegato tutte le apparecchiature collegate al cavo e hanno prima controllato ciascuna fase con un megaohmmetro. Dopo aver confermato una resistenza di isolamento accettabile, hanno collegato il controller, l'amplificatore, il cavo di uscita ad alta tensione, il cavo di messa a terra e l'asta di scarica in base al cablaggio di prova. La tensione di prova è stata impostata in base alla tensione di fase del cavo e il valore di sovracorrente è stato calcolato dalla capacità del cavo, dalla frequenza di prova e dalla tensione. Il team ha selezionato l'uscita a 0,1 Hz, ha impostato la durata del test richiesta e ha avviato l'aumento automatico della tensione.

Risultato: lo strumento ha completato l'aumento automatico della tensione, l'uscita ad ampiezza costante, la temporizzazione, lo spegnimento e la scarica. Durante il periodo di resistenza non sono stati osservati scarichi distruttivi, suoni anomali, fumo, odori, tensioni instabili o correnti anomale. I dati del test sono stati archiviati e stampati per il record del progetto.

Vantaggi ：L'appaltatore ha completato il test di tenuta CA del cavo con un sistema sul campo più piccolo e più pratico. La protezione, la temporizzazione, lo scarico, lo stoccaggio e la stampa automatici hanno contribuito a ridurre il funzionamento manuale e a migliorare la documentazione dei test.

Domande frequenti

A cosa serve il generatore ad alta tensione a frequenza ultrabassa? Viene utilizzato per prove di resistenza CA VLF di apparecchiature elettriche di grande capacità, in particolare cavi di alimentazione, condensatori di potenza, generatori e motori.

Perché utilizzare il test di resistenza VLF a 0,1 Hz anziché il test di resistenza CA a 50 Hz? Gli oggetti di prova di grande capacità richiedono una corrente elevata a 50 Hz. Riducendo la frequenza di prova a 0,1 Hz si riduce notevolmente la capacità di prova richiesta, rendendo più pratiche le prove di resistenza alla corrente alternata sul campo.

Quali frequenze di uscita sono disponibili? L'unità di test supporta le impostazioni della frequenza di uscita di 0,1 Hz, 0,05 Hz, 0,02 Hz e 0,01 Hz.

Qual è il carico capacitivo massimo? Il carico massimo è 0,5 μF a 0,1 Hz, 1,1 μF a 0,05 Hz, 2,2 μF a 0,02 Hz e 5,5 μF a 0,01 Hz.

Quali funzioni di protezione sono incluse? Lo strumento include protezione da sovratensione, protezione da sovracorrente lato alta tensione, protezione da sovracorrente lato bassa tensione, arresto di emergenza e scarica automatica dopo lo spegnimento.

Il set di test può stampare rapporti di test? SÌ. La stampante integrata può stampare i dati del test corrente e i dati storici visualizzati sullo schermo.

Quanti documenti storici possono essere archiviati? Lo strumento può memorizzare fino a 64 registrazioni storiche di test. I record precedenti agli ultimi 64 vengono automaticamente eliminati.

Quali precauzioni di sicurezza sono richieste dopo il test? Dopo lo spegnimento, utilizzare l'asta di scarica per scaricare completamente l'oggetto in prova prima di rimuovere eventuali cavi. I test ad alta tensione devono essere eseguiti solo da personale addestrato seguendo le procedure di sicurezza ad alta tensione.
