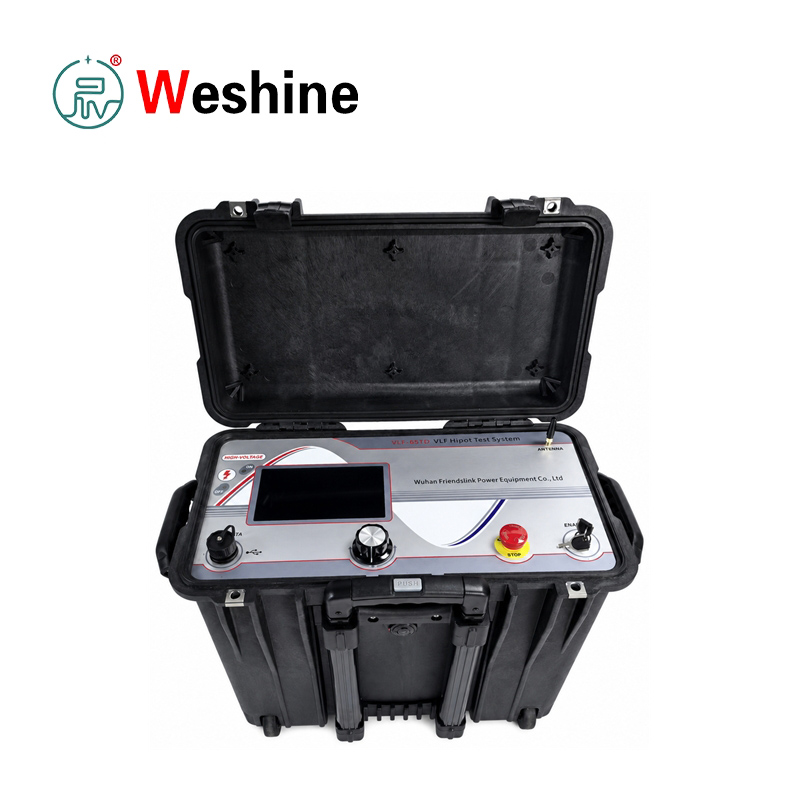

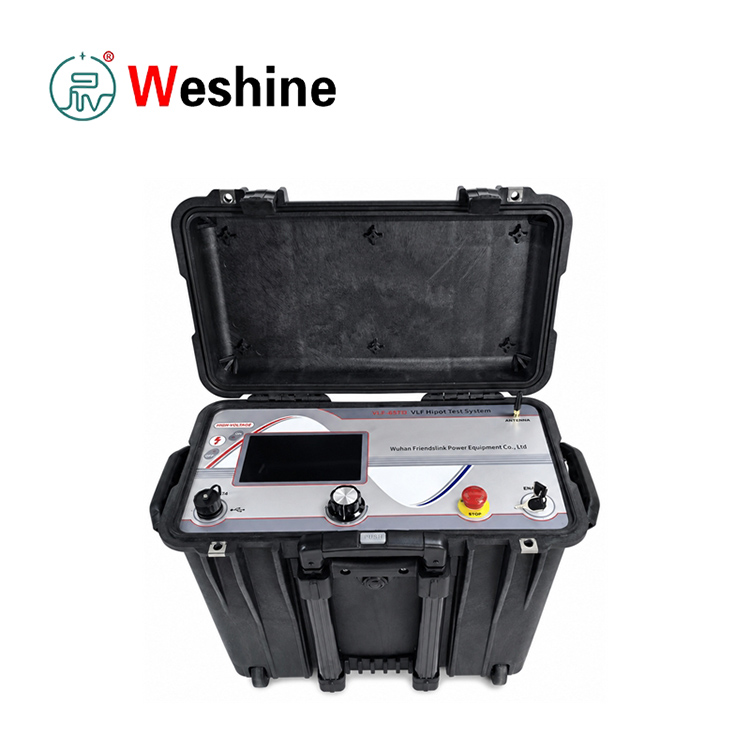

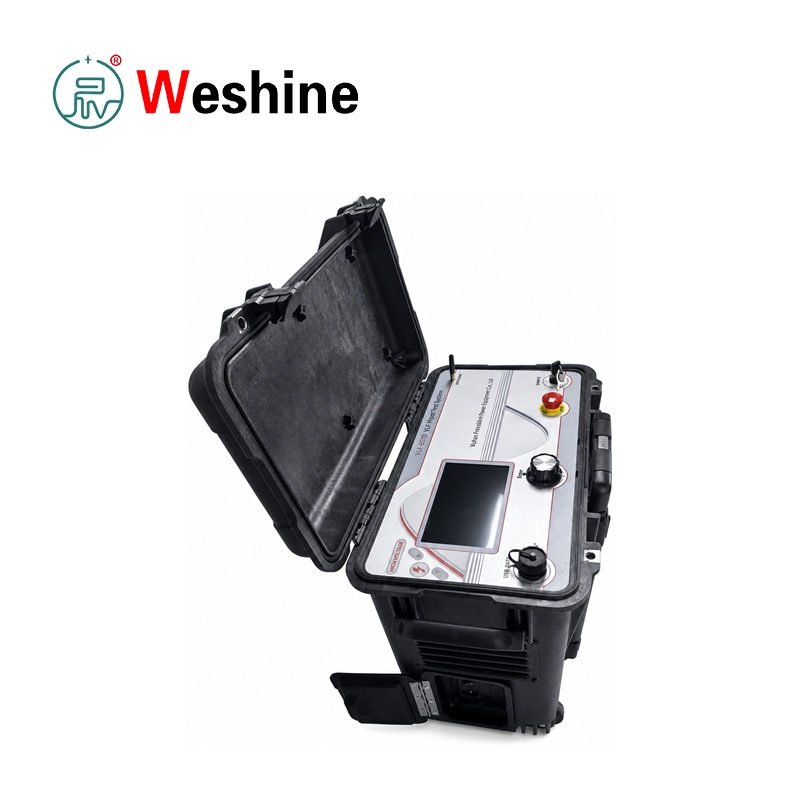

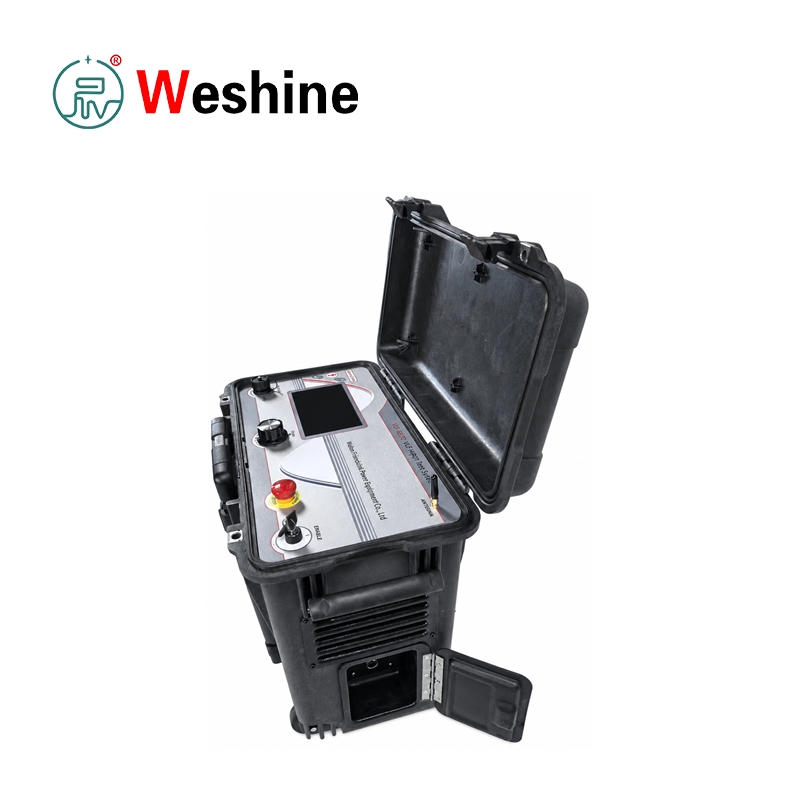

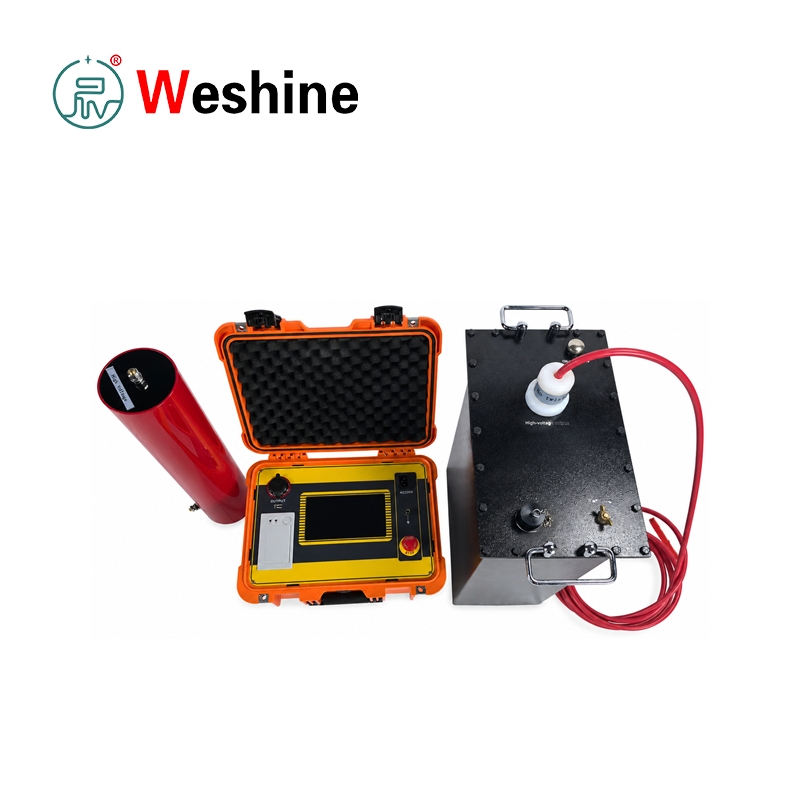

Sistema di test VLF Tan Delta

Il durevole sistema di test VLF Tan Delta offerto da Weshine, un produttore professionale in Cina, è progettato per la diagnosi dell'isolamento e resiste ai test di cavi di alimentazione a media tensione. Integra la tenuta alla tensione CA VLF e la misurazione della perdita dielettrica in un'unica unità compatta. L'apparecchiatura è conforme alle norme CENELEC HD 620 S1:1996 e HD 621 S1:1996, applicabili ai cavi PE, XLPE e isolati in carta.

Durante la manutenzione ordinaria dei cavi, difetti di isolamento invisibili, tra cui l'invecchiamento degli alberi acquatici, la contaminazione, i danni meccanici e il deterioramento parziale, non possono essere rilevati mediante una semplice ispezione visiva. Il test con onda sinusoidale VLF da 0,1 Hz applica la sollecitazione CA all'isolamento del cavo richiedendo una capacità di alimentazione molto inferiore rispetto alle tradizionali apparecchiature di test da 50 Hz, rendendo molto più semplice il test sul campo di cavi lunghi a media tensione.

Questo sistema di test VLF Tan Delta fornisce un'uscita sinusoidale VLF per test di resistenza e misurazione diretta del tan delta. La lettura tan delta riflette il fattore di perdita dielettrica dell’isolamento del cavo, che giudica i gradi di invecchiamento e deterioramento. L'unità esegue automaticamente test di perdita a più livelli di tensione seguendo una procedura fissa: 0,5 cicli U0, cicli U0 e 1,5 cicli U0. Dopo aver terminato tutti i round, i dati del test vengono salvati e il cavo è completamente scarico.

Sono disponibili due configurazioni standard: modelli da 34 kV e 45 kV di picco. L'unità da 34 kV genera un'onda sinusoidale fino a 24 kV RMS (34 kV di picco); l'unità da 45 kV raggiunge 31,8 kV RMS (45 kV di picco). Anche l'uscita di tensione CC è integrata, con un intervallo di ±1~34 kV per la versione da 34 kV e ±1~45 kV per la versione da 45 kV. Sono supportate anche le modalità di test a onda rettangolare e CC.

Per la manutenzione della guaina del cavo, la macchina di prova supporta l'ispezione della guaina e la localizzazione dei guasti con un'uscita massima di 10 kV. La misurazione della corrente di dispersione in modalità CC aiuta a valutare la qualità complessiva dell'isolamento del cavo. Il rilevamento dei guasti integrato interrompe istantaneamente l'alta tensione in caso di scariche elettriche o guasti al cavo, offrendo una protezione completa.

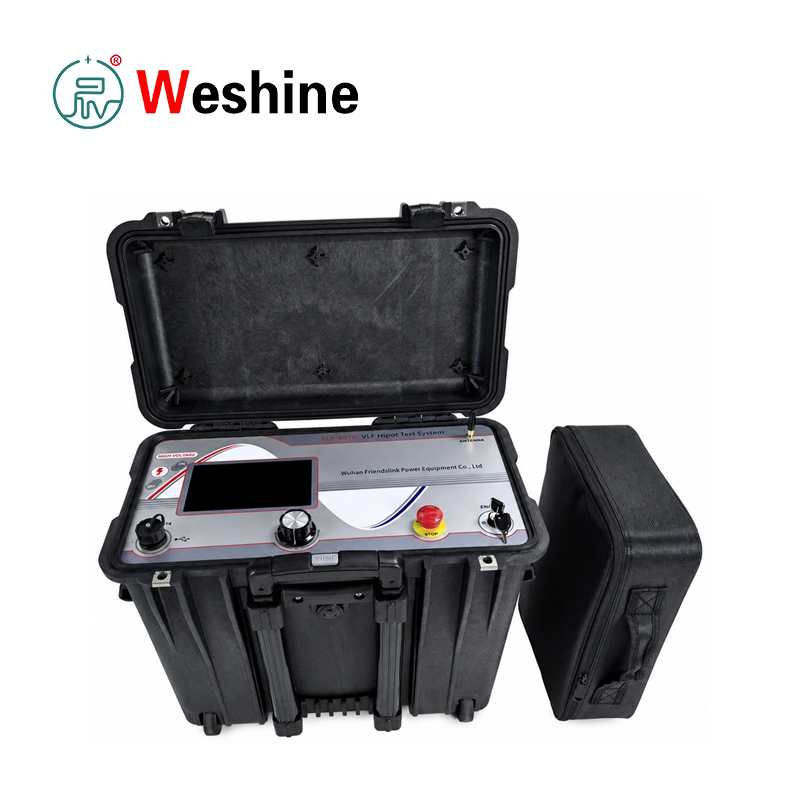

Il set completo comprende l'host di test principale, il cavo ad alta tensione, il cavo di messa a terra, il cavo di alimentazione, l'unità flash USB e la borsa per gli accessori. La porta USB 2.0 consente l'esportazione dei dati e l'aggiornamento del firmware. Tutti i registri dei test vengono archiviati localmente e possono essere esportati su USB per la generazione di report su PC. Il software di corrispondenza supporta l'apertura simultanea dei file di dati delle fasi A/B/C e produce report dettagliati con dati di prova e curve di perdita dielettrica.

La sicurezza è la massima priorità. Durante il funzionamento verrà generata alta tensione, quindi solo i tecnici professionalmente formati possono operare. Gli operatori devono seguire rigorosamente cinque regole fondamentali di sicurezza: interrompere l'alimentazione, bloccare la rieccitazione, verificare la tensione zero, la messa a terra e il cortocircuito, isolare i componenti sotto tensione adiacenti. I test ad alta tensione richiedono due o più membri del personale sul posto per la supervisione.

Guida al prodotto

Il tester per cavi integrato funziona applicando una tensione sinusoidale controllabile da 0,1 Hz sui cavi testati. Rispetto ai tradizionali test CA a 50 Hz, la tecnologia a frequenza ultrabassa riduce notevolmente la richiesta di corrente per i carichi capacitivi dei cavi, consentendo l'ispezione portatile sul campo dei cavi a media tensione.

Prima del collegamento del cavo, seguire rigorosamente le cinque regole di sicurezza sull'alta tensione. Assicurarsi che il cavo di prova sia spento, isolato, con tensione verificata, messo a terra e cortocircuitato. Tutte le parti sotto tensione vicine devono essere coperte o separate. Solo gli operatori addestrati possono utilizzare l'apparecchiatura con almeno un supervisore presente.

Collegare gli accessori in ordine fisso: collegare prima il cavo di terra al terminale di terra dell'host, quindi collegarlo alla terra protettiva della stazione; collegare il cavo ad alta tensione alla porta di uscita ad alta tensione; collegare il conduttore interno del cavo ad alta tensione alla fase o alla guaina del cavo tramite raccordi abbinati; fissare la schermatura del cavo ad alta tensione a una barra di terra vicina; infine collegare il cavo di alimentazione.

Per i test di resistenza VLF, selezionare la forma d'onda, la tensione nominale, la frequenza e la durata del test. Sullo schermo vengono visualizzati la tensione di picco in tempo reale, la corrente, la forma d'onda di uscita, la frequenza impostata e i valori RMS. Il timer si avvia automaticamente quando la tensione raggiunge il valore preimpostato.

Per la diagnosi tan delta, attivare la funzione di perdita dielettrica e immettere la tensione di fase nominale del cavo U0. La macchina avvierà cicli di test automatici e ogni misurazione completa richiede circa 3 minuti e 30 secondi. Registra la capacità del cavo, la resistenza, la perdita dielettrica media e i valori di perdita in tempo reale inferiori a 0,5 U0, 1,0 U0 e 1,5 U0.

Una volta terminato il test, i dati vengono salvati automaticamente e il cavo si scarica completamente. Gli utenti possono sfogliare i record storici, esportare registri singoli o multipli su USB 2.0 e generare report stampabili tramite il software di supporto. Lo strumento visualizza curve di perdita e dati indipendenti per tre fasi del cavo.

Quando si esegue il test della guaina o l'individuazione dei guasti, verificare che la guaina del cavo non sia collegata a terra su entrambe le estremità, né su una terra indiretta attraverso giunti o collegamenti. La potenza massima per l'ispezione della guaina e la ricerca dei guasti è di 10 kV.

Caratteristiche

1．Supporta test di resistenza AC a onda sinusoidale VLF

2．Funzione di misurazione tan delta della perdita dielettrica tutto in uno

3．Due opzioni di tensione di picco: 34 kV e 45 kV

4．Uscita onda sinusoidale: max 24 kV RMS o 31,8 kV RMS

5．Uscita di tensione CC incorporata per test di isolamento aggiuntivi

6．Disponibile modalità di test della tensione ad onda rettangolare

7．Funzione di misurazione della corrente di dispersione in modalità CC

8．Uscita max 10 kV per test della guaina e individuazione dei guasti della guaina

9．Sequenze di test di perdita dielettrica automatica a 0,5 U0, U0 e 1,5 U0

10．Visualizzazione della tensione e della corrente di picco in tempo reale durante il funzionamento

11．Visualizzazione della forma d'onda di uscita in tempo reale sullo schermo

12．Interruzione automatica dell'alta tensione in caso di interruzione della tensione

13．Archiviazione interna locale per tutti i registri dei test

14．Esportazione dati di prova tramite interfaccia USB 2.0

15．Software di supporto per l'output personalizzato del rapporto di prova

16．Funzione di aggiornamento del firmware tramite unità USB

17．Interfaccia multilingue (inglese e cinese semplificato)

18．Dotato di pulsante di arresto di emergenza e blocco dell'uscita ad alta tensione

19．Progettazione di protezione dalla tensione inversa

20．Design con custodia protettiva portatile per test di cavi sul campo all'aperto

Scenari applicativi

Servizi energetici

Gli operatori di rete adottano l'unità di prova per la messa in servizio dei cavi di media tensione, la manutenzione regolare, la diagnosi tan delta, l'ispezione delle guaine e la valutazione dell'isolamento su reti di distribuzione e sottostazioni.

Produttori di trasformatori

Le fabbriche di trasformatori e apparecchiature elettriche utilizzano il tester per test di isolamento di cavi e componenti che richiedono la misurazione della tensione VLF e della perdita dielettrica.

Centrali elettriche

Le centrali elettriche fanno affidamento sulle apparecchiature per l'ispezione dei cavi della stazione, la manutenzione dei cavi del generatore ausiliario, il test della guaina e la diagnosi dell'isolamento durante le interruzioni di manutenzione.

Ferrovie

Le reti di alimentazione ferroviaria posano i cavi a media tensione nelle sottostazioni di trazione e nelle linee di trasmissione. La macchina supporta test di resistenza dei cavi e analisi tan delta durante le finestre di manutenzione.

Impianti Industriali

Le officine minerarie, petrolchimiche, siderurgiche e manifatturiere lo utilizzano per test di accettazione di nuovi cavi, manutenzione periodica e indagini sui guasti della guaina.

Università

Le università e gli istituti di ricerca utilizzano il dispositivo di test per insegnare le teorie sui test dei cavi VLF, il calcolo della perdita dielettrica, l'analisi dell'invecchiamento dell'isolamento e gli standard operativi di sicurezza ad alta tensione.

Laboratori di prova

I laboratori professionali di alta tensione e cavi adottano questo sistema di test VLF Tan Delta per condurre test di resistenza VLF, misurazione tan delta, ispezione della guaina e servizi diagnostici di cavi di terze parti.

Manutenzione dei cavi

Gli addetti al servizio cavi utilizzano l'attrezzatura per l'ispezione di cavi XLPE, PE e isolati in carta, per la diagnosi dell'invecchiamento degli alberi acquatici, per l'individuazione dei guasti alla guaina e per la creazione di rapporti di prova.

Elementi di prova applicabili

1．Test di resistenza del cavo sinusoidale VLF

2．Test della perdita dielettrica tan delta del cavo a media tensione

3．Diagnosi dell'invecchiamento dell'isolamento del cavo XLPE

4．Il cavo PE resiste all'ispezione della tensione

5．Test delle prestazioni del cavo isolato in carta

6．Valutazione del deterioramento dell'albero idrico del cavo

7．Test della guaina del cavo fino a 10kV

8．Identificazione dei guasti nella guaina del cavo

9．Test di resistenza alla tensione CC

10．Test della tensione ad onda rettangolare

11．Misurazione della corrente di dispersione in modalità CC

12．Prove di accettazione consegna nuovi cavi

13．Test di manutenzione preventiva ordinaria dei cavi

14．Generazione di report di prova integrati trifase

15．Archiviazione registro locale ed esportazione dati USB

Caso del cliente

Settore industriale:Servizio di manutenzione cavi media tensione

Problemi di progetto

Un team di manutenzione della rete elettrica doveva valutare più alimentatori di cavi XLPE invecchiati. Semplici test di resistenza hanno consentito solo di verificare la resistenza alla rottura, mentre il team ha richiesto anche dati sulla perdita dielettrica per giudicare l'invecchiamento dell'isolamento e identificare i cavi con potenziali difetti dell'albero idrico.

Flusso delle operazioni di prova

I tecnici hanno isolato il cavo target, hanno seguito cinque specifiche di sicurezza, hanno messo a terra l'intero set, hanno collegato il cavo ad alta tensione e il filo schermato come indicato, quindi hanno acceso l'unità di test. Hanno selezionato la modalità di test tan delta, inserito la tensione di fase nominale del cavo U0, rilasciato l'arresto di emergenza e il blocco ad alta tensione, quindi hanno avviato il test automatico. L'unità ha misurato la perdita dielettrica inferiore a 0,5 U0, U0 e 1,5 U0, ha memorizzato i dati e ha scaricato il cavo una volta completato.

Esito del test

Il personale ha controllato i registri storici ed ha esportato tutti i dati su un'unità USB. Il software di abbinamento ha generato report di confronto di fase con valori di perdita dielettrica e curve di tendenza. I cavi con indicatori di perdita normali sono rimasti in servizio, mentre quelli gravemente deteriorati sono stati programmati per il monitoraggio di follow-up.

Vantaggi dell'applicazione

Il team ha completato sia l'ispezione della tensione di resistenza che la diagnosi dell'invecchiamento con un unico dispositivo portatile. Cicli di test automatici, esportazione USB e generazione di report migliorano notevolmente la tracciabilità dei dati e riducono il carico di lavoro cartaceo manuale.

Domande frequenti

D: Quali funzioni realizza questa apparecchiatura di prova?

R: Completa i test di resistenza VLF dei cavi di media tensione, la misurazione della perdita dielettrica tan delta, l'ispezione della guaina, l'individuazione dei guasti della guaina, i test di resistenza CC, i test delle onde rettangolari e il rilevamento della corrente di dispersione.

D: Qual è la differenza tra il test di resistenza VLF e il test tan delta?

R: Il test di resistenza VLF verifica se l'isolamento del cavo può sopportare la tensione CA specificata; Il test tan delta misura il fattore di perdita dielettrica per giudicare l'invecchiamento dell'isolamento e il grado di deterioramento.

D: Quali configurazioni di tensione sono opzionali?

R: Due modelli: 34 kV picco e 45 kV picco. Il modello da 34 kV emette un'onda sinusoidale fino a 24 kV RMS/34 kV di picco; il modello da 45 kV raggiunge 31,8 kV RMS / 45 kV di picco.

D: A quale frequenza viene misurato il tan delta?

R: La misurazione Tan delta viene eseguita a una frequenza ultrabassa di 0,1 Hz.

D:Quale intervallo di capacità del cavo supporta il test tan delta?

A: modello 34 kV: 1 nF ~ 8 μF; Modello 45 kV: 1 nF ~ 5 μF.

D: Le apparecchiature possono esportare i record dei test?

R: Sì. I registri dei test sono archiviati internamente ed esportabili tramite USB 2.0. I file esportati possono essere aperti con un software dedicato per generare rapporti di test formali.

D: Supporta l'individuazione dei guasti della guaina?

R: Sì, la macchina di prova supporta l'ispezione della guaina e la localizzazione dei guasti con un'uscita massima di 10 kV.

D: Note chiave sulla sicurezza durante il funzionamento?

R: Solo professionisti addestrati possono utilizzare l'unità. Il cavo di prova deve essere spento, messo a terra e completamente isolato prima del cablaggio. I test ad alta tensione richiedono la supervisione in loco e l'arresto di emergenza e il blocco ad alta tensione devono essere utilizzati correttamente.
