Tester digitale di resistenza di terra VS-3001

Il tester per la resistenza di terra e la resistività del suolo VS-3001 è appositamente progettato e prodotto per la misurazione in loco della resistenza di terra, della resistività del suolo, della tensione di terra e della tensione CA in combinazione con il nuovo standard di test della resistenza di terra per la protezione contro i fulmini. La corrente di prova è fino a 20 mA. Tecnologia digitale e di microelaborazione, metodo di precisione a 4 fili, metodo a 3 fili e semplice metodo a 2 fili per misurare la resistenza di terra, importare la tecnologia FFT (trasformata veloce di Fourier), tecnologia AFC (controllo automatico della frequenza), identificare automaticamente le interferenze e selezionare la frequenza di misurazione, ridurre al minimo l'impatto delle interferenze e fornire un valore di resistenza di terra più accurato. Ha capacità anti-interferenza uniche e adattabilità ambientale e ha una buona coerenza dei test ripetuti, garantendo alta precisione, elevata stabilità ed elevata affidabilità della misurazione a lungo termine. È ampiamente utilizzato nella misurazione della resistenza di terra, della resistività del suolo, della tensione di terra e della tensione CA di energia elettrica, telecomunicazioni, meteorologia, giacimenti petroliferi, edilizia, protezione contro i fulmini e apparecchiature elettriche industriali.

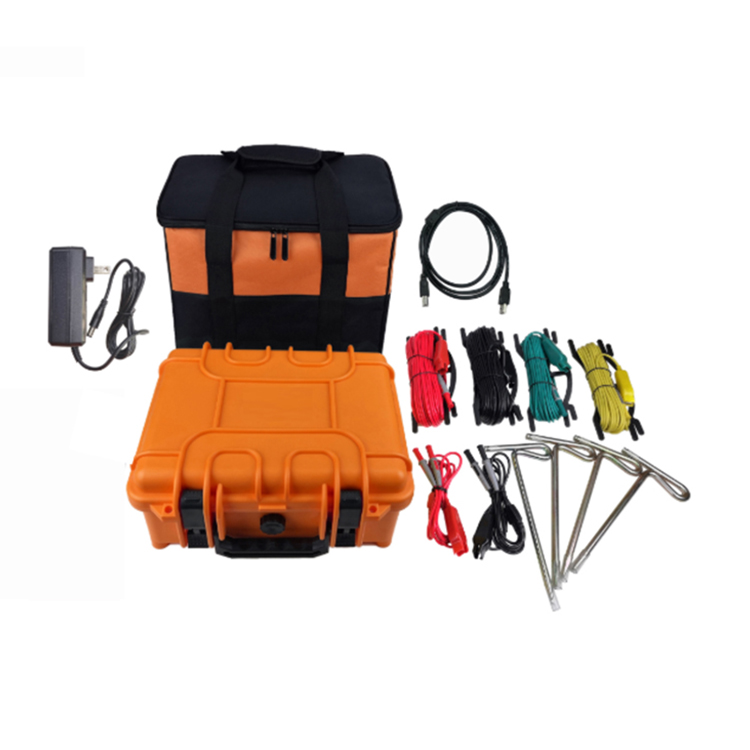

Tester di resistenza di messa a terra e resistività del suolo VS-3001, noto anche come tester di resistenza di messa a terra di precisione, tester di resistenza di messa a terra a quattro fili, tester di resistenza di messa a terra a due-tre-quattro fili, tester di resistività del suolo, è costituito da host, software dati, linea di test, picchetti di terra ausiliari, linee di comunicazione, ecc. Il design speciale del tipo di cassetta degli attrezzi per l'host, utilizzando plastica di polipropilene come materia prima, aggiungendo nuovi riempitivi compositi per stampaggio a iniezione una tantum, bassa densità, resistenza, rigidità, durezza, resistenza all'usura, resistenza al calore, prestazioni di isolamento sono più superiori, il corpo della scatola può sopportare una pressione di circa 200 kg, garantendo alta precisione, elevata stabilità e alta affidabilità in vari test ambientali. L'ampio display LCD dell'host, con retroilluminazione e indicazione del grafico a barre, è chiaro a colpo d'occhio. Allo stesso tempo, può memorizzare 300 set di dati e le funzioni di lettura, visualizzazione, salvataggio, reporting e stampa dei dati storici possono essere realizzate tramite il software dati.

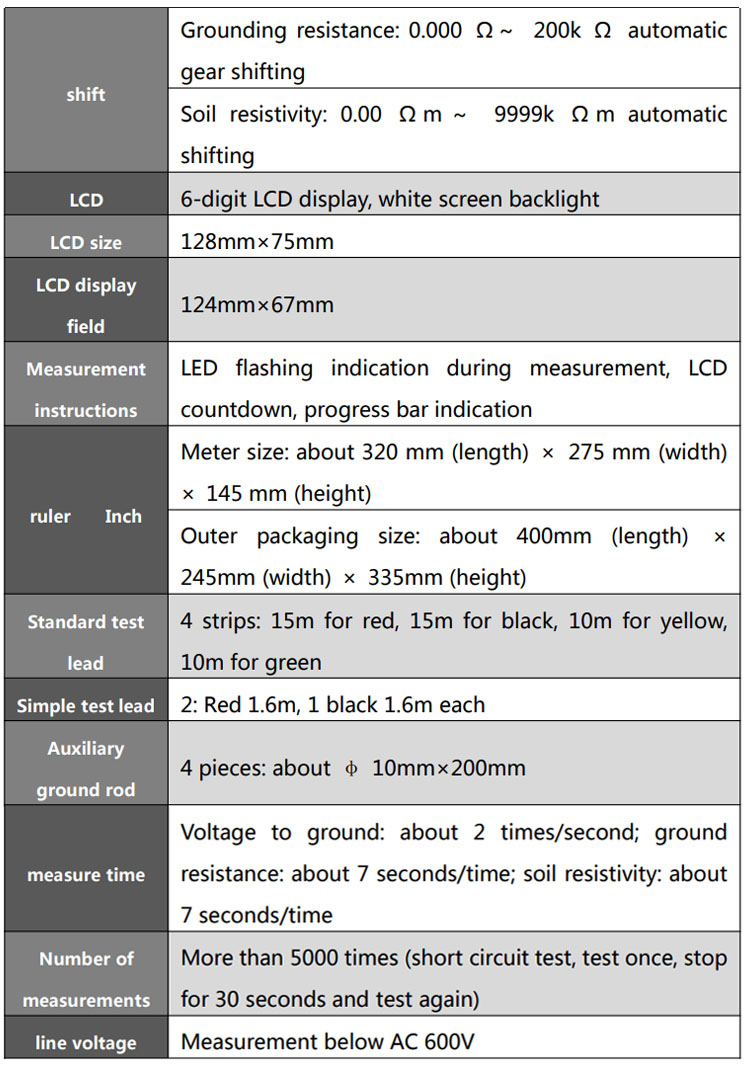

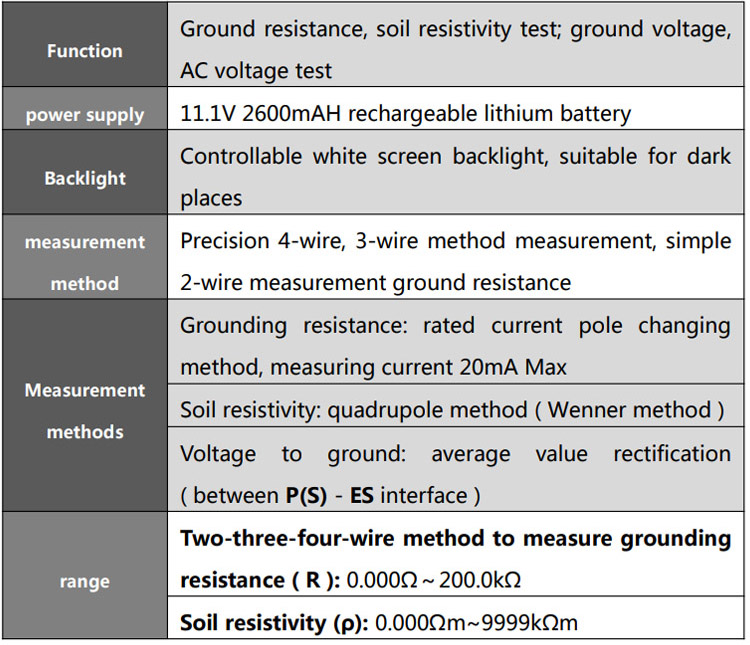

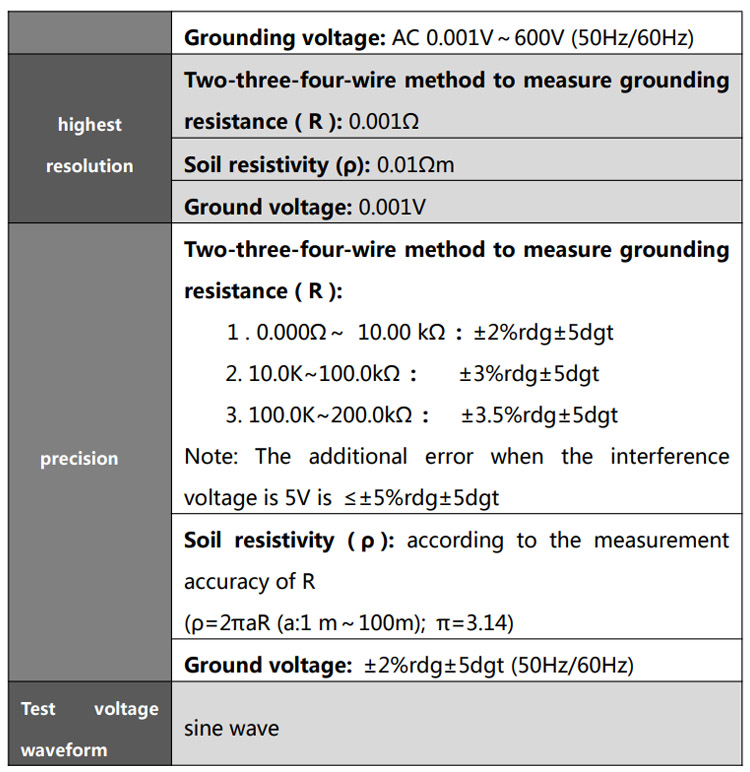

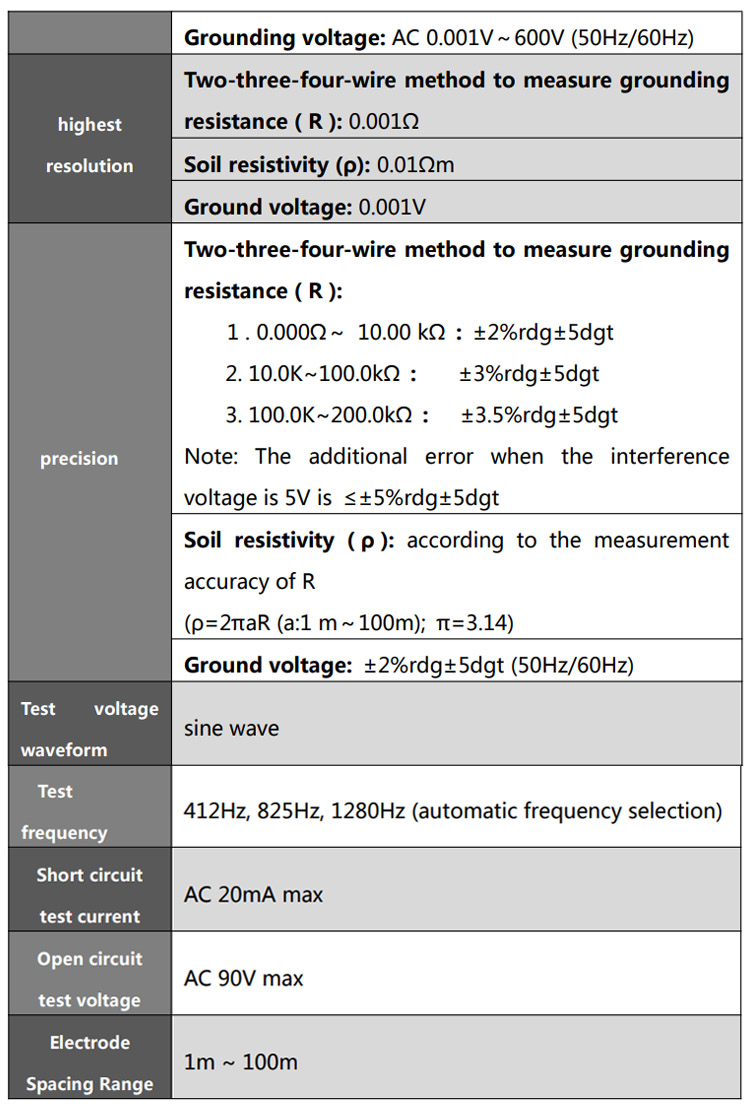

Specifiche tecniche

Caratteristiche principali

Alta precisione e anti-interferenza‌: la selezione automatica della frequenza (412 Hz/825 Hz/1280 Hz) aiuta a ridurre al minimo le interferenze. La precisione nella misurazione della resistenza di terra può raggiungere ±2%lettura±5cifre per l'intervallo 0,000Ω–10,00kΩ.

Design robusto e portatile‌: viene fornito in una cassetta degli attrezzi della stazione base di livello industriale progettata per resistere a 200 kg di pressione. È leggero (stazione base 2,7 kg) e adatto all'uso sul campo.

Ampio intervallo di misurazione‌: Resistenza di terra: 0,000Ω–200 kΩ; Resistività del suolo: 0,00 Ω·m–9999 kΩ·m; Messa a terra/tensione CA: 0,001–600,0 V.

Funzionamento intuitivo‌: ampio display LCD con retroilluminazione, barra di avanzamento del test, indicatore del conto alla rovescia e quadrante/pulsanti funzioni intuitivi. Può rilevare automaticamente interferenze (avviso RUMORE >5 V) e condizioni di sovraccarico (display OL).

Gestione dati‌: memorizza fino a 300 set di dati. I dati possono essere conservati, rivisti, eliminati sul dispositivo e trasferiti tramite ‌RS232/USB a un PC‌ utilizzando il software in dotazione per la reportistica e la stampa.

Conformità alla sicurezza‌: conforme a IEC61010-1 (CAT III 300 V, CAT IV 150 V), con protezione da sovraccarico e chiari avvisi di sicurezza relativi all'isolamento, ai limiti di tensione (non superare 600 V) e al corretto funzionamento.

Applicazioni

Il VS-3001 è ampiamente utilizzato in tutti i settori che richiedono test affidabili del sistema di messa a terra e analisi del terreno, tra cui:

Ingegneria elettrica‌ - Test

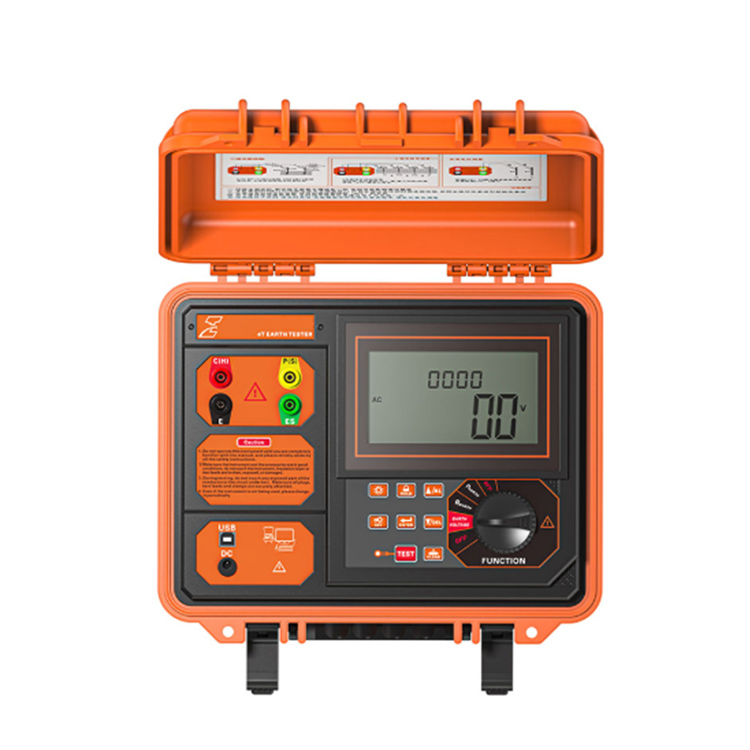

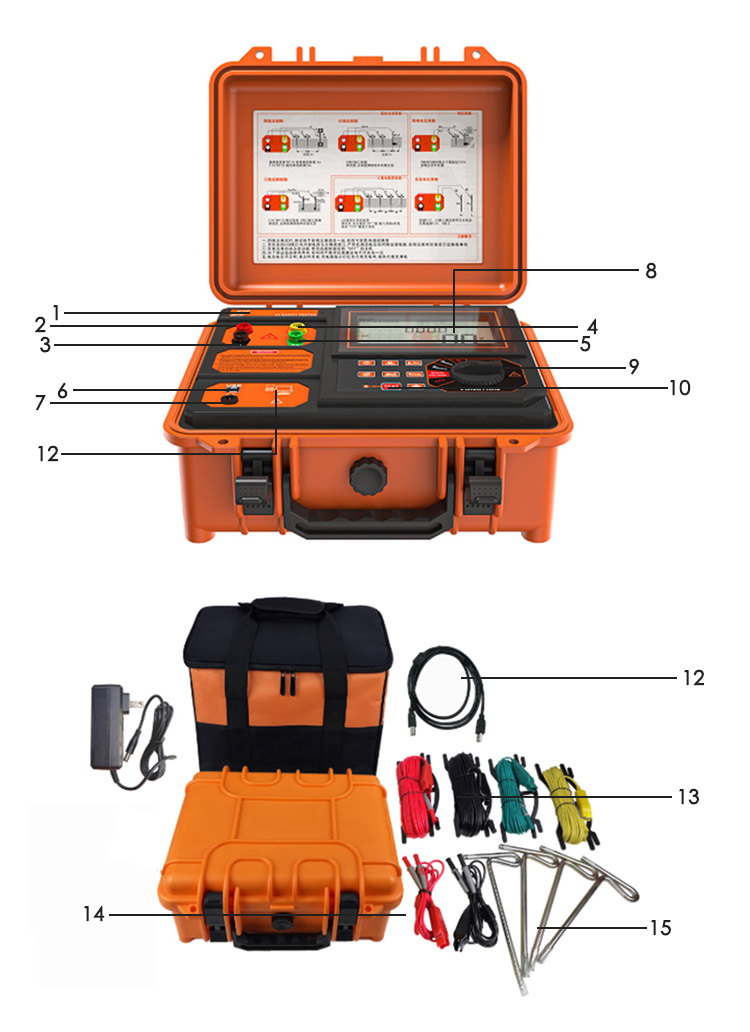

Struttura

1: Posizionamento del modello di prodotto

2: Interfaccia C(H): polo di corrente

3: Interfaccia E: polo di terra

4: Interfaccia P(S): polo di tensione

5: Interfaccia ES

6: interfaccia USB

7: Porta di ricarica

8: LCD

9: Pulsante cambio funzione

10: Area chiave

11: Cavo dati USB

12: contatore S480

13: 4 linee di prova standard

14: 2 semplici linee di prova

15: Dispersore di terra ausiliario

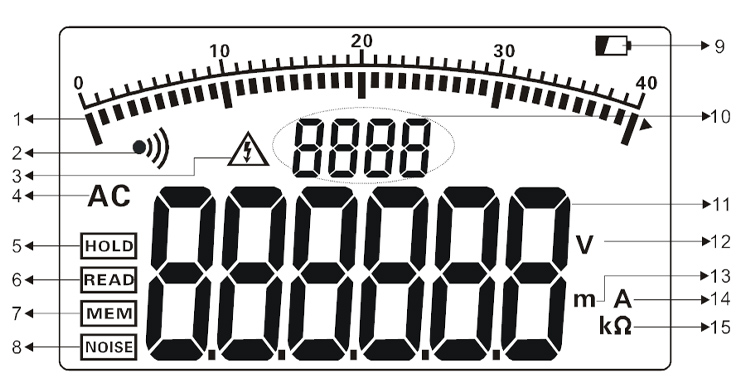

1. Grafico a barra di avanzamento del test (visualizzazione dell'avanzamento del test, visualizzazione dinamica)

2. Indicatore di allarme (visualizzato quando la funzione di allarme è attivata e lampeggiante quando viene superata la soglia di allarme)

3. Indicazione di sovratensione (visualizzata quando la tensione testata supera 30 V, ricordando di prestare attenzione alla sicurezza)

4. istruzioni di comunicazione

5. Indicazione di conservazione dei dati (visualizzata quando si preme il tasto ATTESA per conservare i dati)

6. Istruzioni per la revisione dei dati (visualizzate quando si preme a lungo il pulsante ATTESA per 3 secondi per accedere alla revisione dei dati)

7. Indicazione di memorizzazione dei dati (visualizzata quando i dati vengono memorizzati mentre si tengono i dati premendo il tasto ATTESA)

8. Indicazione del segnale di interferenza (visualizzato quando la tensione di interferenza supera 5 V)

9. Indicatore di batteria scarica

10. Indicazione del numero di gruppi di dati memorizzati

11. Dati di prova

12. Simbolo dell'unità di tensione

13. Simbolo dell'unità di lunghezza

14. Simbolo dell'unità corrente

15. Simbolo dell'unità di resistenza

La società non è responsabile per altre perdite causate da uso improprio.

Il contenuto di questo manuale utente non deve essere utilizzato come motivo per utilizzare il prodotto per uno scopo speciale.
